Снова необходимо закрепить линию проектного уклона i. Нивелир установить в точке 0 и снимается отсчёт а0.
Дано: a0, i, L
Решение:
Рейка ставится на землю в точке А, по ней снимается отсчёт С.
Нивелир устанавливается над точкой 0. Ему дают наклон соответ. Уклону i, чтобы получился отсчёт l i
Ci=c-дельта
Дельта/L=i => дельта = Li => Ci=C-Li
Подъёмным винтом наводят нивелир на отсчёт Ci. Тогда в произвольной точке колышками или столбами закрепляются проектный уклон.
Таким образом, чтобы в любой точке был отсчёт a0 (или опять можно поставить рейку на местности, снять bi и найти ri) ri=bi-a0
Точность плоских п/у координат межевых знаков.
Если торец межевого знака имеет диаметр d, то точность определяется:
Координаты межевых знаков могут определяться по карте в масштабах от 1:500 до 1:10000. Часто межевые знаки совпадают с контурными точками.
Из-за этого средняя квадратическая ошибка межевого знака равна средней квадратической ошибке контура. Согласно инструкции средние квадратические ошибки контура на плане следующие:
|
|
- углы капитальных построек – 0,3 мм;
- пересечение дорог – 0,5 мм;
- граница пашни – 1 мм;
- граница леса – 1,5 мм.
Точность определения расстояний с использованием координат межевых знаков:
, ,
При определении расстояний по карте, т.е. по координатам, измеренным с карты
, где T – знаменатель масштаба.
Точность определения направления линий характеризуется дирекционным углом.
,
, ,
,
Контроль межевания земельного участка.
При межевании объектов землеустройства контролируют результаты полевых и камеральных работ и материалы межевания объектов землеустройства.
Результаты контроля оформляют соответствующим актом. Акты контроля за проведением межевания объектов землеустройства включают в землеустроительное дело. Однако с 2008 года землеустроительные дела не составляются. Вместо них составляются межевые планы. В межевом плане отражаются данные о земельном участке:
- его характеристики;
- план;
- акт согласования границ.
К сожалению, там нет материалов контроля межевания участка.
Контроль межевания следует осуществлять двумя способами:
- сравнением горизонтального положения линии между установленными на местности несмежными межевыми знаками и с горизонтальным положением, вычисленным по значениям плоских п/у координат этих же межевых знаков;
- выборочно независимым повторным определением положение установлен-ных на местности межевых знаков геодезическими методами с ближайших пунктов опорной межевой сети или проложением контрольных полигонометрических ходов с точностью, обеспечивающей определение положения контролируемых межевых знаков со средней квадратической ошибкой не ниже нормативной.
|
|
Например, для земель городов средняя квадратическая ошибка положения межевого знака относительно ближайшего пункта межевой съемочной сети не должна превышать 3 см; для земель поселков, сельских населенных пунктов – 7 см; для земель промышленности – 15 см; для земель с/х назначения – 8 см; для земель лесного фонда – 1,5 см.
Приведем методику контроля для первого случая. В этом случае измеряются расстояния, получается величина , где SM - измеренное расстояние между двумя несмежными точками, SК – расстояние, вычисленное по координатам точек. Мы знаем, что , где Mt – средняя квадратическая ошибка положения межевого знака относительно опорной межевой сети.
→ или
Во втором способе определяется второй раз координаты. По этим координатам определяются разности и .
YM и XM – значения координат, полученные при проложении теодолитного хода; YK и XK – координаты, полученные при межевании.
, где f – абсолютное расхождение и .
Определение координат пунктов межевой сети, центрами которых являются стенные знаки.
При определении координат пунктов межевой съемочной сети применяют метод редуцирования, который заключается в одновременной обработке результатов измерений при определении положения стенных знаков и измерений, сделанных при проложении полигонометрических ходов, включающих вспомогательные точки.

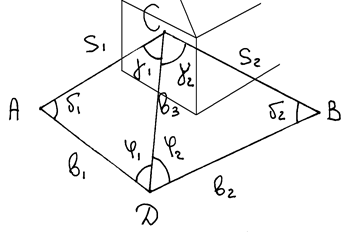

Представим на схеме расположение на местности пунктов полигонометрического хода А и В, и стенного знака С. (Рис. 1).
Рис. 1.
Рядом с С расположим точку Д. Измеряют на местности расстояния b1 и b2, φ1, φ2. Нужно вычислить координаты точки С. Известны расстояния S1 и S2.
, где угол необходимо найти из треугольника ДСВ.
Контроль:
Т.к. точка С - межевой знак, размещенный на стене, расхождения в координатах должны удовлетворять условию: или
Привязка межевых съемочных сетей к пунктам опорной межевой сети.
Существует два способа привязки:
- привязка к высоким пунктам;
- привязка к настенным знакам.
1 способ:
Теодолитный ход в классическом варианте:
Т.к. точка находится высоко, необходимо исходной сделать точку P. Тогда теодолитный ход будет:

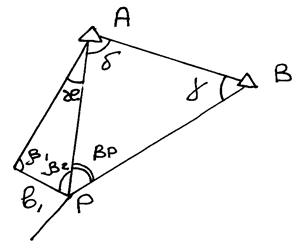

Для этого необходимо определить координаты точки Р (задача: передача координат с вершины знака на землю). Задача сводится к вычислению координат точки Р (Рис.2).
Рис. 2.
Что бы определить координаты точки Р необходимо:
Для решения данной задачи необходимо найти SAP и αAP.
Измеряем базис b1 и углы β1 и β2.
, где βP измеряется на местности, а γ – по теореме синусов.
2 способ:
Имеем С1 и С2, H. Измеряем b1. Необходимо определить координаты точки H и считать её исходной. (Рис. 3).
Рис. 3.
Расстояние b1 можно измерить.
В ∆HC1C2 известны стороны. По 3-ем сторонам можно вычислить все углы.
Контроль: вычисляем координаты точки H относительно точки С2
,
Допустимое расхождение: .
