Тема 1. Построение векторного представления функции неисправности, не прибегая к ее табличному представлению

Алгоритм вычисления покрытия множества наборов, на которых проявляется рассматриваемая константная неисправность входных элементов, имеет следующий вид:

1. Построить покрытия и областей нулевых и единичных значений функции эталонной сети. Для построения каждого покрытия использовать следующий алгоритм:

Пусть построено покрытие для логической сети , и логическая сеть получена из нее замещением входного элемента j. Тогда покрытие для логической сети получим, заменив каждый вектор исходного покрытия совокупностью векторов. В новых векторах вместо элемента , соответствующего замещаемому входному элементу, имеется группа элементов (по числу входов подключаемой логической сети). Они имеют значения х, если значение заменяемого элемента есть х, или значения, образующие различные векторы из сокращенного покрытия области нулевых (при значении 0 заменяемого элемента) или единичных значений функции подключаемой логической сети.

Если же логическая сеть получена из логической сети отождествлением некоторых входов, то покрытие для логической сети получим, удалив из исходного покрытия векторы, в которых некоторым отождествляемым входам соответствуют как значения 1, так и значения 0; в остающихся векторах добавляется один элемент, соответствующий новому входу. Он имеет значение х, если значение х имеют все элементы исходного вектора, соответствующие отождествляемым входам, или значение 0 или 1, если хотя бы один из них имеет значение 0 или 1. После этого все элементы векторов, соответствующие отождествляемым входам, удаляются, выполняются операции сопряжения по новому элементу, затем операции включения образованных при этом векторов и операции поглощения.

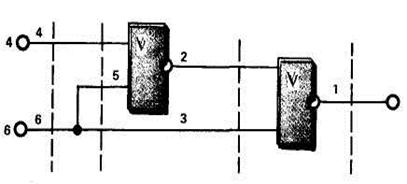

Рис. 1

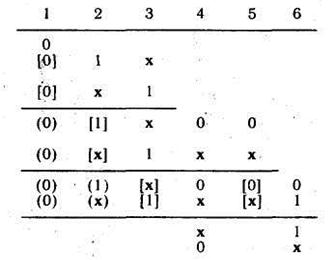

Пример. Для логической сети на рис. 1 последовательность сетей включает четыре логические сети, соответствующие пунктирным линиям. Процессы построения двух сокращенных покрытий и представляются следующим образом. (В квадратных скобках указаны значения компонентов, замещаемых при переходе к очередной подсети, в круглых скобках — ранее замещенные компоненты.)

В итоге получено

2. Разбить множества и граней на пары множеств , и , .Множества и включают грани из и , имеющие непустые пересечения с гранью множества и — остальные грани из и соответственно.

3. В векторных обозначениях граней из покрытий и заменить значения компонент, соответствующих неисправным входным элементам, значениями х. Обозначим полученные покрытия и .

4. Искомое покрытие образуется гранями, являющимися пересечениями граней из с гранями из и граней из с гранями из .

Полученное покрытие в общем случае не является сокращенным.

Пример. Вычислим множество входных наборов, при которых проявляется неисправность логической сети на рис. 2.

Рис. 2

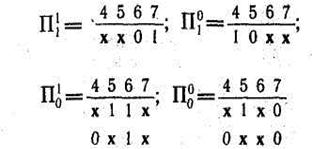

1. Образуем покрытия областей единичных и нулевых значений функции исправной логической сети:

2. Неисправности соответствует вектор (грань)

Образуем множества

3. Образуем покрытия

4. Построим искомое покрытие

Тема 2. Векторные аналоги теоретико-множественных моделей для построения диагнозов

Вновь обратимся к последовательности логических сетей, полагая, что — элементарная логическая сеть.

Пусть построены эквивалентные прямая и обратная модели и логической сети , и логическая сеть в последовательности сетей получена из предыдущей замещением входного элемента. Заменим каждый вектор из , а также каждый вектор из группой векторов, включающей, в зависимости от значения компоненты , соответствующей замещаемому входному элементу, следующие векторы:

а) если — единственный вектор, содержащий вместо п компонент 0, соответствующих новым входам;

б) если (или ) — все векторы, отличающиеся от данного тем, что вместо имеется п компонент, соответствующих новым входам; значения этих компонент образуют вектор из эквивалентной прямой (или обратной) диагностической модели подключаемой элементарной логической сети.

Рассмотрим теперь случай, когда логическая сеть получена из предыдущей логической сети , для которой уже построены прямая и обратная эквивалентные модели и отождествлением входов. Для получения эквивалентных прямой и обратной моделей логической сети заменим каждый вектор имеющихся моделей и , группой векторов, которая включает, в зависимости от набора значений соответствующих отождествляемым входам сети компонент данного вектора, следующие векторы:

а) если — единственный вектор с дополнительной соответствующей новому входу компонентой со значением ;

б) если =... = = (или = ), =... = = — единственный вектор с дополнительной соответствующей новому входу компонентой со значением (или ) и отличающийся от данного вектора еще и тем, что =... = = (или = 0);

в) если =...= = , =...= = , =...= = , l < r <= t — два вектора с дополнительной соответствующей новому входу компонентой со значениями или и отличающиеся еще и тем, что в первом из них =...= = 0,=... = = , а во втором =... = = , =…= = 1.

Далее для завершения построения моделей и логической сети (,) необходимо над построенными совокупностями векторов выполнить операции включения и поглощения; при этом следует рассматривать сопряжения только векторов из совокупности в) и только по новой компоненте j.

Наряду с эквивалентными моделями , находят применение и соответствующие эквивалентные модели , . По построению они отличаются тем, что при вычислении моделей логической сети (,), полученной отождествлением входов, не выполняются операции сопряжения, если получающийся при соединении вход является входом логической сети (S,). Можно показать, что эти модели также покрывают множества изменений эталонной логической сети, содержащие для каждой сети из множеств , соответственно эквивалентного представителя. Эти более простые модели достаточны для построения диагнозов. Для построения тестов необходимы более сложные модели , .

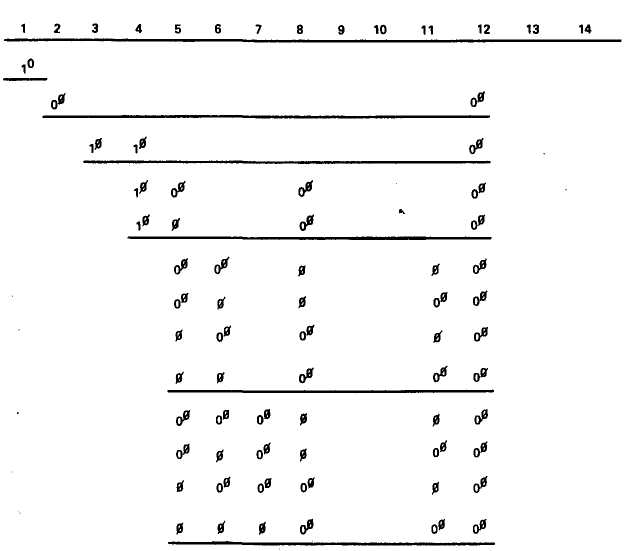

Пример. Построим эквивалентную прямую диагностическую модель логической сети на рис. 3.

Рис. 3

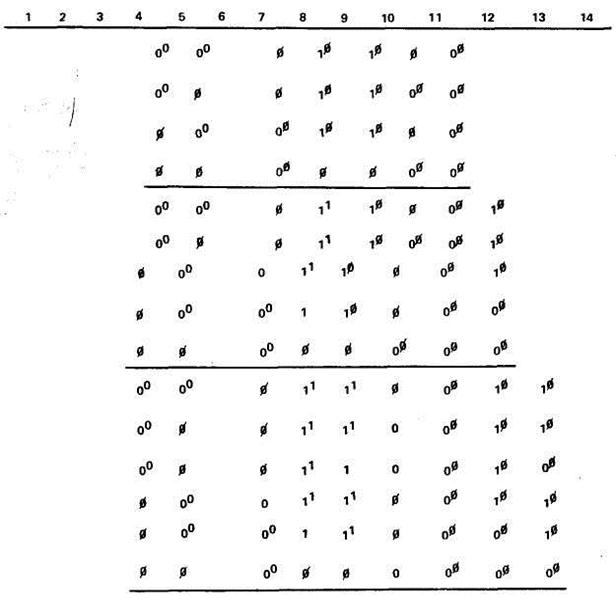

Продолжение

Аналогично можно построить обратную модель

По построению эквивалентные прямая и обратная модели представляют собой описания диагнозов логической сети, соответствующих минимальной информации о ее функционировании, когда известно лишь единственное значение выхода логической сети (1 в первом и 0 во втором случае). Уточнение информации о функционировании логической сети позволяет уточнить диагноз. Один из способов уточнения приводит к понятию -компоненты диагностической модели.

Пусть известно, что значение выхода логической сети есть 1 (или 0), а также то, что набор значений входных сигналов при этом принадлежит грани (,...,,..., ). Это возможно, если логическая сеть принадлежит множеству (или ) логических сетей. Эквивалентное покрытие (или ) этого множества можно получить из покрытия (или ), заменив во всех векторах компоненты , соответствующие входным элементам компонентами по следующему правилу:

Таким образом, = (х,...х), = (х,..., х).

Покрытия , получаемые из описанным способом, называются -компонентами эквивалентных прямой и обратной диагностических моделей и . Аналогично определяются и -компоненты модели и , рассмотренных в предыдущем параграфе.

Если известны результаты нескольких экспериментов такого рода, т. е. результат сложного эксперимента

где — грани n -мерного куба, которым принадлежат входные наборы в отдельных простых экспериментах, — соответствующие значения выхода, то эквивалентное покрытие множества логических сетей, удовлетворяющих этому сложному эксперименту, можно получить векторным пересечением ос-компонент соответствующих эквивалентных моделей.

Построение диагнозов по данным об экспериментах при достаточно большом числе векторов в моделях и требует выполнения большого числа операций векторного пересечения. В связи с этим рассмотрим один способ предварительного упрощения моделей по известному описанию эксперимента, предложенный Л. И. Ляшенко.

Заметим, что каждому вектору , из (или ) соответствует грань единичного n -мерного куба такая, что на любом наборе из функция каждой логической сети из множества, соответствующего вектору , имеет значение 1 (или 0). Соответствующие входам п - s + 1, …, n - s + j,..., s компоненты , j = 1,.... п вектора можно получить по правилу

Например, векторам моделей и логической сети на рис. 26, рассмотренным в предыдущем параграфе, соответствуют следующие грани:

а) (0, 1, 1), (0, 1, 1), (0, 1, 0), (0, 1, 1), (0, 0, 1), (0, 0, 0),

б) (1, х, х), (х, 1, х), (х, 0, 1), (х, 1, 0), (х, х, 1), (х, 0, х), (х, х, 0).

Подмеченная особенность моделей позволяет в некоторых случаях по известному описанию эксперимента удалить до начала вычислений диагноза некоторые векторы моделей, соответствующие изменениям логической сети, заведомо не удовлетворяющим данному конкретному эксперименту. Действительно, пусть грань соответствует в указанном смысле вектору , и в описании эксперимента имеется пара (, 0), причем . Ясно, что все логические сети из множества, соответствующего вектору, в этом случае не удовлетворяют эксперименту (, 0), а следовательно, и эксперименту в целом и могут быть удалены до начала вычислений.

Пример. Рассмотрим эксперимент

{((0, 0, 0), 1), ((0, 0, 1),0), ((0, 1, 0), 0), ((0, 1, 1),1), ((1, 0, 0), 0)}

с логической сетью на рис. 26. Могут быть удалены третий и пятый векторы из , второй, пятый, шестой и седьмой векторы из

Обозначим и множества остающихся векторов из и , и — множества соответствующих векторов из и .

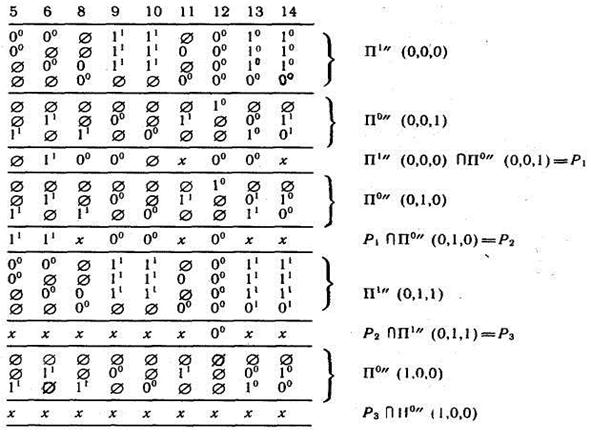

Пример. Построим диагноз, соответствующий рассмотренному выше эксперименту.

Полученный диагноз включает единственную эталонную логическую сеть, т. е. при рассмотренной реакции на входные наборы данного эксперимента гарантируется отсутствие любой неисправности из класса в данной логической сети.
