Стадии создания САПР

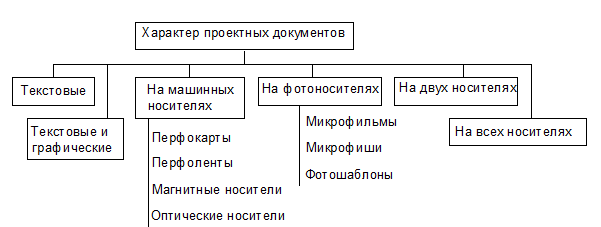

Классификация САПР по характеру выпускаемых проектных документов

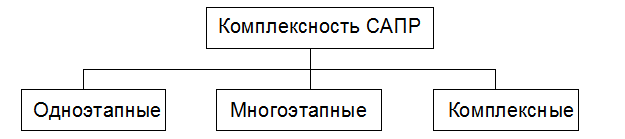

Классификация САПР по комплексности автоматизации проектирования

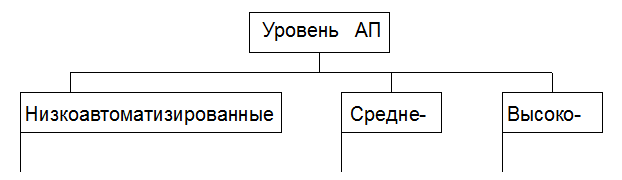

Классификация САПР по уровню автоматизации проектирования

25% 25…50% 50…75%

Число автоматизированных проектных процедур

Одноэтапные САПР выполняют один этап проектирования из всех установленных для объекта.

Многоэтапные САПР выполняют несколько этапов проектирования.

Комплексные САПР выполняют все этапы проектирования.

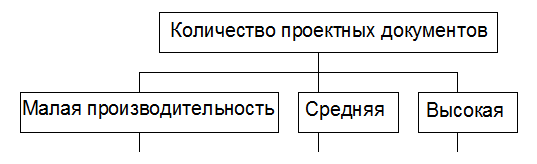

8. Классификация САПР по количеству выпускаемых проектных документов

10⁵ 10⁵…10⁶ >10⁶

Кол-во листов формата А2

Различают внешнее и внутреннее проектирование. К внешнему проектированию относят предпроектные исследования, разработку, утверждение технического задания. К внутреннему проектированию относят следующие стадии: разработка технического предложения, эскизного проекта, технического проекта, рабочего проекта, изготовление, отладка, испытания, ввод в действие.

1. Предпроектные исследования - проводится обследование проектной организации, оформление технического отчета и ут­верждение.

Обследование включает следующие мероприятия:

- Оценка возможности создания САПР

- Сбор данных, описание и анализ существующих САПР

- Сбор предложений по созданию САПР

- Состав подсистем и компонентов САПР

- Формирование технических требований к функциям и струк­туре САПР

- Виды обеспечения и принципы создания САПР

2. Техническое задание - является необходимым документом для создания системы и содержит все необходимые требования и данные для создания САПР.

Этап 2.1. НИР - проводят для определения возможности автоматизации проектных процедур и операций, исследования принципов и путей решения задач проектирования, выявленных на стадии предпроектных исследований.

Этап 2.2. Непосредственно разработка ТЗ
