ЛЕКЦИЯ № 7

Оборудование для тяжелосредного разделения

Для обогащения в тяжелых средах применяется два вида аппаратов:

1) тяжелосредные сепараторы, предназначенные для обогащения крупного материала (от 6 до 300 мм);

2) тяжелосредные гидроциклоны, предназначенные для обогащения мелкого материала (от 0,5 до 40 мм).

Тяжелосредные сепараторы представляют собой ванны различной конфигурации (конусные, пирамидальные, барабанные и др.) с устройствами для вывода продуктов обогащения.

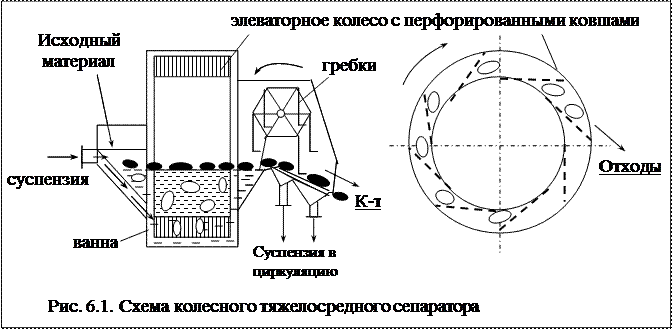

Наиболее распространены сепараторы с элеваторным колесом для выгрузки тяжелого продукта (рис. 6.1).

Исходный материал загружается в ванну сепаратора, заполненную суспензией. Частицы, имеющие плотность меньше плотности суспензии, всплывают под действием архимедовой силы и разгружаются с помощью гребкового устройства (концентрат). Часть суспензии, уходящей с продуктом, сбрасывается на сите и снова возвращается в цикл.

Потонувший продукт попадает в ковши элеваторного колеса, поднимается и разгружается в соответствующий желоб (отходы).

Сепараторы являются, как правило, двухпродуктовыми аппаратами; при необходимости разделения на три продукта объединяются последовательно установленных сепаратора.

Тяжелосредные гидроциклонные установки позволяют выполнять разделение на два или три продукта. Принцип действия тяжелосредных гидроциклонов тот же, что и классификационных (п. 5.2), но они устанавливаются не вертикально, а с наклоном оси 15 – 30º к горизонту.

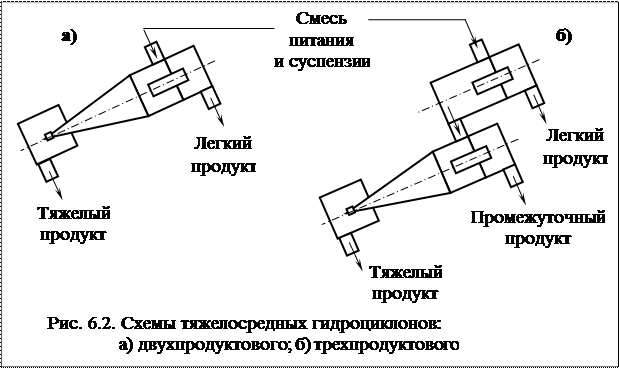

В двухпродуктовый тяжелосредный гидроциклон (рис. 6.2, а) смесь исходного материала с суспензией под напором поступает по питающему патрубку, расположенному тангенциально к цилиндрической загрузочной камере.

Создание в гидроциклоне поля плотности рабочей суспензии способствует разделению зерен материала в радиальном направлении в зависимости от их плотности. Легкие зерна, взвешенные во внутреннем потоке, и тяжелые зерна, взвешенные во внешнем потоке, транспортируются в противоположных направлениях соответственно направлениям потоков, что приводить к разделению обогащаемого материала. Легкий продукт с основной массой осветленной суспензии выводится из гидроциклона через сливной патрубок и удаляется через сливную камеру. Тяжелый продукт вместе со сгущенной суспензией выгружается через нижнюю насадку в приемную камеру.

Трехпродуктовый тяжелосредный гидроциклон (рис. 6.2, б) позволяет в едином потоке суспензии разделить материал на три продукта.

Это аппарат, состоящий из цилиндрической и цилиндроконической секций, которые соединены между собой переходным патрубком.

Смесь исходного материала с суспензией по тангенциальному патрубку поступает под напором в первую (цилиндрическую) секцию гидроциклона. Легкий продукт с потоком осветленной суспензии выводится из гидроциклона через сливной патрубок первой секции. Смесь тяжелых фракций с потоком сгущенной суспензии поступают во вторую секцию гидроциклона.

Таким образом, во второй секции разделение тяжелых фракций осуществляется по большей плотности. Тяжелый продукт удаляется через нижнюю насадку, промпродукт (промежуточный продукт) – через сливную насадку второй секции.
