Рамки карты и координатные линии. Листы топографических карт имеют три рамки: внутреннюю, минутную и внешнюю. Внутреннюю рамку образуют отрезки параллелей, ограничивающих площадь карты с севера и юга, и отрезки меридианов, ограничивающих её с запада и востока. Значения широт и долгот на линиях внутренней рамки связаны с номенклатурой карты и написаны в каждом её углу.
Между внутренней и внешней рамками помещена минутная рамка, на которой нанесены деления, соответствующие одной минуте широты (слева и справа) и долготы (наверху и внизу). Точками на рамке отмечены десятки секунд.
Система прямоугольных координат на карте представлена километровой сеткой, образованной проведенными через 1 км координатными линиями x и y. Значения x и y, выраженные в километрах, надписаны на выходах линий за внутреннюю рамку карты.
Планы масштабов 1:5000-1:500 с прямоугольной разграфкой имеют только сетку прямоугольных координат. Ее линии проведены через 10 см.
Условные знаки. На планах и картах объекты местности изображают условными знаками.
Условные знаки различают контурные, внемасштабные и линейные.
Контурными условными знаками изображают объекты, форма и размеры которых могут быть переданы в масштабе плана (карты). К ним относятся земельные угодья (леса, сады, пашни, луга), водоёмы, а для более крупных масштабов - здания, сооружения. Очертания объектов (контуры) на плане показывают точечным пунктиром или линиями определённой толщины и цвета. Внутри контура помещают знаки, указывающие характер объекта.
Внемасштабными условными знаками изображают объекты, которые необходимо нанести на план, но невозможно изобразить в масштабе (бензоколонки, колодцы, пункты геодезической сети и др.).
Линейными условными знаками изображают объекты, длина которых выражается в масштабе плана, а ширина не выражается (линии электропередач и связи, трубопроводы, ограды, тропы).
Для отражения характеристик изображаемых объектов многие условные знаки сопровождаются пояснительными подписями. Так, при изображении железной дороги указывают высоту насыпи и глубину выемки, ширину колеи на узкоколейной дороге. При изображении шоссе указывают его ширину и материал покрытия; при изображении линий связи – число проводов и их назначение; при изображении лесов – породу деревьев, среднюю высоту, толщину стволов и расстояние между деревьями.
Изображение рельефа. На картах и планах рельеф изображают с помощью горизонталей, высотных отметок и условных знаков.
Горизонтали - линии сечения земной поверхности равноотстоящими уровенными поверхностями. Иными словами, горизонтали - это линии равных высот. Горизонтали, подобно другим точкам местности, проецируют на уровенную поверхность Q и наносят на план (рис. 4.3).
Рис. 4.3. Горизонтали: h – высота сечения рельефа; d – заложение
Разность h высот смежных горизонталей, равная расстоянию между секущими поверхностями, называется высотой сечения рельефа. Значение высоты сечения подписывают у нижней рамки плана.
Горизонтальное расстояние между соседними горизонталями называется заложением. Минимальным в данном месте является заложение, перпендикулярное к горизонталям, – заложение ската. Чем меньше заложение ската, тем круче скат.
Направление ската указывают бергштрихами - короткими штрихами у некоторых горизонталей, направленными в сторону спуска. На отдельных горизонталях в их разрывах пишут их высоту так, чтобы верх цифр указывал в сторону подъёма.
Горизонтали с круглыми значениями высот делают утолщёнными, а для отражения деталей рельефа используют полугоризонтали – штриховые линии, соответствующие половине высоты сечения рельефа, а также вспомогательные горизонтали с короткими штрихами, проводимые на произвольной высоте.
Изображение рельефа горизонталями дополняется вписыванием на план отметок высот около характерных точек рельефа и специальными условными знаками, изображающими обрывы, скалы, овраги и т. п.
Основными формами рельефа являются гора, котловина, хребет, лощина и седловина (рис. 4.4).

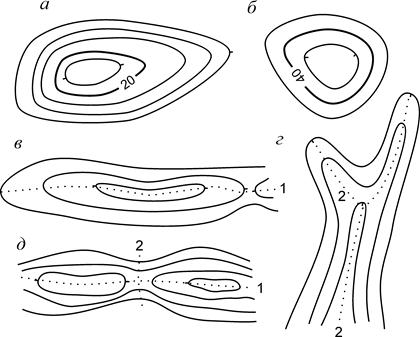

Рис. 4.4. Основные формы рельефа: а – гора; б – котловина; в – хребет; г – лощина; д – седловина; 1 – водораздельная линия; 2 – водосливная линия.
Гора (возвышенность, холм, курган, сопка) изображается замкнутыми горизонталями с бергштрихами, обращёнными наружу (рис. 4.4, а). Характерными точками горы являются её вершина и точки у подошвы.
Котловина (впадина) тоже изображается замкнутыми горизонталями, но с бергштрихами, обращёнными внутрь (рис. 4.4, б). Характерными точками котловины являются точки на её дне и вдоль бровки.
Хребет - вытянутая возвышенность. Изображается огибающими гребень хребта и идущими по его скатам вытянутыми горизонталями (рис. 4.4, в). Бергштрихи, как и у горы, обращены наружу. Характерной линией хребта является проходящая вдоль его гребня водораздельная линия.
Лощина (долина, ущелье, овраг, балка) – вытянутое в одном направлении углубление. Изображается вытянутыми, горизонталями с бергшрихами, обращёнными внутрь (рис. 4.4, г). Характерной линией лощины является водосливная линия (тальвег) - линия, по которой сбегает вода.
Седловина (перевал) – понижение между двумя возвышенностями (рис. 4.4, д). По обе стороны к седловине примыкают лощины. Седловина – это место пересечения водораздельной и водосливной линий.
