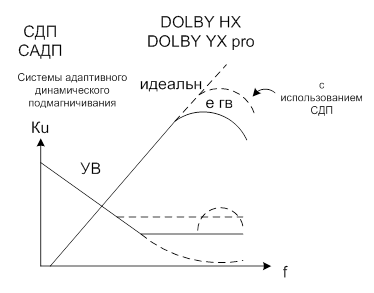

Динамическое подмагничивание. Эти системы позволяют улучшить соотношение записи, увеличивая максимальный уровень записываемого ВЧ-сигнала

Эти системы позволяют улучшить соотношение записи, увеличивая максимальный уровень записываемого ВЧ-сигнала.

Т.к. оптимальный ток подмагничивания для разных частот разный, то в магнитофоне приходится выбирать какое-то среднее значение. СДП учитывает явление взаимоподмагничивания разных частот сигнала другими частотами и при большом уровне ВЧ-сигнала уменьшает ток подмагничивания, так что суммарный ток в Г3 остается постоянным.

Т. е. если сигнал большой, то подмагничивание динамического не обязательно. Когда появляется ВЧ сигнал, то к НЧ появляется сигнал подмагничивания от ГСП и ток подмагничивания получается большой и общий КПД – падает (т. е. падает эффективность системы).

Изменение I подм происходит изменением U пит ГСП.

Для САДП: – т. е. САДП реализует эту формулу управления .

=1,74

Для =15 кГц ВЧ сигнал может быть записана на 1520 дБ.

И .

Практически улучшается стереоэффект – нет сдвига критической зоны перемагничивания в ленте (глубина и вдоль магнитной головки) при появлении ВЧ.

Тема 4

Электронные переключатели и регуляторы

Достоинства:

1) Отсутствие механически изнашиваемых деталей;

2) Отсутствие монтажных проводов, подверженных внешним паразитным наводкам;

3) “Простота” реализации устройств дистанционного управления;

4) Более свободный выбор схем реализации.

Окись меди является полупроводником и это p-n переход может выпрямлять шумы.

Недостатки:

1) Конечное сопротивление самого регулятора (301000 Ом) затрудняющее полное включение или отключение звука;

2) Нелинейность “электронного сопротивления” зависящего от уровня пропускаемого сигнала;

3) Невозможность полного подавления переходных процессов коммутации из-за емкостей монтажа;

4) Собственный шум регулятора;

5) Переходные помехи из цепей управления в сигнальные цепи;

6) Нет физического разрыва цепи прохождения сигнала.

Особенности:

1) Полевой транзистор на самом деле позволяет пропускать ток в оба направления. просто физически ближе к затвору;

2) При малых напряжениях транзистор превращается в сопротивление: . – немножко нелинейная.

Полевой транзистор имеют конечное сопротивление не равное нулю (см. пункт 1).

Если подаем на вход 1 В, то потери при кОм.

Если транзистор полностью выключен, то есть сопротивление утечки и на выходе сигнал частично проходит:

Управляемые элементы могут быть:

– БТ (редко) (управление режимом работы);

– ПТ (на затвор подключается напр. и сопротивление ключа-канала меняется);

– Оптроны;

– Умножающие ЦАП;

– Управляемые усилители/аттенюаторы, аналоговые умножители, логические схемы;

– Дифференциальные усилители, управляемые по эмиттеру;

– Релейные коммутаторы.

Оптроны резисторные:

резистор не имеет нелинейностей и может выдержать повышенное напряжение;

– на основе светодиода, лампочки;

– помехи могут идти только по .

Дифференциальные усилители, управляемые по эмиттеру:

неплохие характеристики регулирования: дБ;

– сейчас применяют редко.

перемножитель: К525ПС2,3

Регулятор напряжения.

Умножающий ЦАП:

Применяется матрица ;

– собственно МС имеет токовый выход и без ОУ не удобна в работе;

, где ;

– коэффициент гармоник очень маленький.


В целом в высококачественных устройствах – регуляторах громкости применяют такие же схемы, но с большим количеством разрядов и лазерной подгонкой сопротивлений.

Минус: ключи должны переключаться строго одинаково, иначе возможны помехи в сигнале:

Для устранения параллельно ставят конденсатор.

Дифференциальные усилители, управляемые по эмиттеру:

мВ

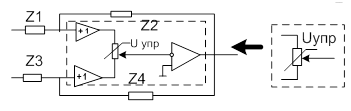

В настоящий момент в большинстве регуляторов применяются дифференцилаьные усилители с перекрестными связями (на основе двух таких схем), т.е. в схемах обозначается как электронный потенциометр:


TDA1524 (1526):

до 15% при больших уровнях;

– характеристики регулирования хорошие;

– боится статического электричества;

– регулирование начинается с 0,70,9 В (хотя написано с 0 В).
