Цифро-Аналоговый Преобразователь


Влияет на качество звука в наибольшей степени.

Характеристика преобразователя может быть монотонной и с уходом рабочей точки.

Шум квантования” вызван не монотонностью преобразования и заметен при низких уровнях громкости (цифровая грязь)/

Из динамического диапазона снизу необходимо вычитать 2 – 4 разряда.

В верхнюю сторону динамический диапазон также ограничен пик-фактором (1020 дБ) – (тоже 34 разряда).

Пик-фактор:

При 16-битном кодировании () реальный динамический диапазон 1213 бит – как у обычного магнитофона.

Все ЦАП имеют джиттер (вещь неприятная и заметная, колебание фазы тактовых сигналов) (больше или меньше).

В зависимости от порог заметности джиттера меняется 50 нс 30 пс. Практически 50 пс он не бывает. Это достигается применением высококачественных кварцев, их термостатированием и применением контуров ФАПЧ (фазовая автоподстройка частоты).

Типовое значение джиттера – 1нС.

В схемах необходимо почти полностью разделить аналоговую и цифровую цепи питания, аналоговые цепи желательно экранировать.

В автомобилях применяют схемы антишока. Для этого используется ОЗУ большой емкости.

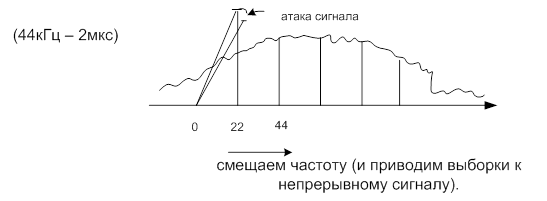

При записи цифровой музыки используется теорема Котельникова. Ее применение связано с ограничениями – она верна для непрерывного во времени сигнала – музыкальный сигнал таковым не является.
