Общие сведения о выемке угля

ПРОЦЕССЫ МЕХАНИЗИРОВАННОЙ ВЫЕМКИ УГЛЯ

Лекция 5.

Выемка угля это совокупность рабочих операций: внедрение в пласт (зарубка), отделение угля от массива (отбойка), его разрушение (дробление) и погрузка. Для выполнения этих операций используются электрическая, пневматическая, гидравлическая и взрывная виды энергии, комбинации ко­торых, не исключая мышечную энергию человека, определяют соответст­вующие способы выемки угля: ручной, механоэлектрический, механопневма-тический, механогидравлический, гидромеханический, буровзрывной и взрывогидравлический.

При ручном (немеханизированном) способе вышеуказанные операции выполняются последовательно рабочим с применением соответствующих инст­рументов (обушок и лопата). При полумеханизированном - часть операций осу­ществляется механизированным способом (к примеру, с применением отбойного молотка или врубовой машины, когда погрузка угля осуществляется вручную).

При механизированном способе и постоянном присутствии людей в очи­стной выработке, (забое) используются такие выемочные машины: угольные комбайны, струговые, скрепероструговые и конвейероструговые и другие уста­новки. Без постоянного присутствия людей в забое выемка угля осуществляется машинами с дистанционным управлением (гидромониторы и агрегаты), при пол­ном отсутствии людей в забое - канатные пилы, буропшековые установки и другие машины.

Традиционно механизированная выемка угля в длинных очистных вы­работках (лавах) осуществляется комбайнами и струговыми установками. По величине полосы, отделяемой от угольного массива исполнительным ор­ганом машины после ее прохода вдоль очистного забоя, различают широко­захватную и узкозахватную комбайновые выемки, при которых ширина вы­нимаемой угольной полосы (захвата) составляет соответственно более и ме­нее 1 м, а также струговую - 0,03-0,2 м (глубина стружки). Схемы механизированной выемки по расположению машины и ее исполнитель­ного органа относительно линии очистного забоя различаются, исходя из на­правлений их перемещений, указанных на рисунке 5.1, где V0, VK, Vc, Vau Vшнаправления скоростей перемещений соответственно очи­стного забоя, комбайна, струга, агрегата и шнеков. В длинных очистных выра­ботках при несовпадении этих направлений имеют место фланговые схемы вы­емки влоб уступа (см. рис. 5.1, а, б) или с боковым расположением исполни­тельных органов (см. рис. 5.1, в, г), а также фронтальная (см. рису. 5.1, д), к которым относятся агрегатная и бурошнековая выемки (см. рис. 5.1, е).

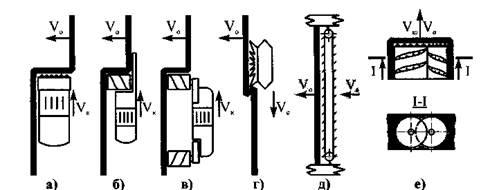

Рисунок 5.1 - Схемы размещения выемочных машин относительно очистно­го забоя: аи б — фланговые влоб уступа при комбайновой выемке соответ­ственного пологого и крутого пластов; ви г —с боковым расположением исполнительных органов соответственно при комбайновой и струговой вы­емках; due- фронтальные соответственно при агрегатной и бурошнеко-

вой выемках
