Комбайны для выемки тонких крутых и крутонаклонных пластов

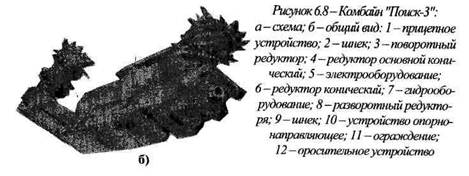

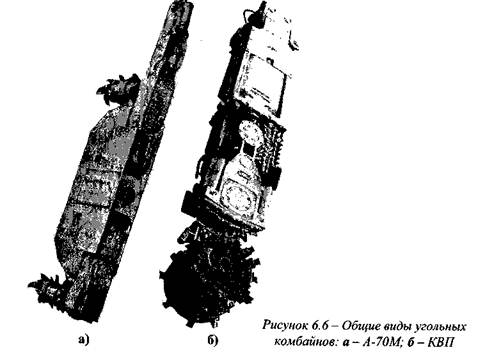

Основные технические характеристики комбайнов представлены в таблице 6.2, а их конструктивные особенности и общие виды - на рисунках 6.6-6.8 [14].

В настоящее время все комбайны для выемки крутых пластов ком­плектуются вынесенной канатной системой подачи с применением тягово-нредохранительной двубарабанной лебедки типа 1ЛГКНМ2 с механическими фиксированными ступенями регулировки скорости подачи (табл. 16.8). В перспективе для выемки тонких крутых и крутонаклонных угольных пла­стов по простиранию комбайны модульного ряда могут набираться из унифи­цированных узлов на базе основных, промежуточных и раздаточных редукто­ров (рис. 6.9) [15].

Таблица 6.2 - Технические характеристики комбайнов для выемки тонких крутых и крутонаклонных угольных пластов

  Параметр и единица его измерения Тип комбайна
  "Темп-Г   "Поиск-3"   А-70М   КПВ*
  I типо- размер II типо- размер
Вынимаемая мощность пласта, м 0,65-1,2 0,95-1,4 0,63-1,25 0,44-0,72 0,55-1,0
Угол залегания пласта, град. 40-80 35-85 40-85 35-90
Ширина захвата, м 0,9(1,0) 0,9 0,9 0,9
Длина лавы, м (не более)
Диаметр исполнительного органа мм: нерегулируемого регулируемого     -   -
Габаритные размеры, мм: длина (не более) ширина (не более) высота корпуса 4890 (4600) 1000(1100) 485(510)   4415 1170
Масса, τ 4,083 4,265 5,63 4,35 5,0

Примечание: в скобках с пневмодвигателем; * почвоуступный.

Такие конструкции позволяет обеспечить не менее четырех сборок универсального комбайна, работающего с почвы пласта в различных горно-геологических условий, когда угольная пачка между шнеками обруша-ется, а спуск комбайна осуществляется без затруднений (рис. 6.9, а) или с затруднениями (6.9, б), для пластов выдержанной мощности или некондици­онных защитных пластов с присечкой боковых пород (рис. 6.9, в), а также с необрушающейся угольной пачкой между шнеками и затрудненным спуском (рис. 6.9, г).

Направления совершенствования комбайновой выемки угля:

- выемка пластов сложного строения без ограничения сопротивляемо­сти угля и породных прослойков резанию;

-создание дополнительных устройств по удержанию комбайнов от сползания при порыве тягового органа (каната, цепи) или отказе устройства подачи, а также опрокидывания;

- обеспечение полноты зачистки угля и эффективной борьбы с пылью;

- увеличение числа контролируемых параметров при работе комбайна (толщину угольных пачек, оставляемых в почве или кровле, умень­шение выноса пыли, угольной мелочи и отбитого угля в рабочее пространство лавы);

для комбайновой выемки тонких крутонаклонных и крутых пластов (дополнительно):

- создание механизированного комплекса с комбайном челнокового действия;

- разработка системы подачи с увеличением тягового усилия и плавным регулированием скорости;

- укомплектование комбайна гибким подборщиком кабеля (воздуховода) и оросительного шланга;

в целом повышение надежности и безопасности комбайна, его ремонтопри­годности и приспосабливаемости к монтажу-демонтажу.

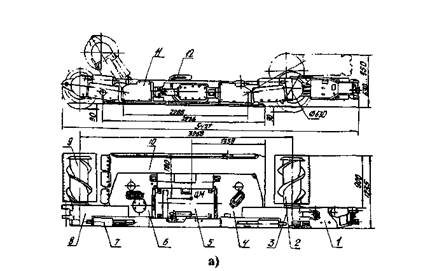

Рисунок 6.7- Комбайн "Темп-1": а — схема; б — общий вид: 1 — взрывобезро-пасный вывод; 2 - электродвигатель; 3 - щиток; 4 - гидроблок; 5 —режущая часть; 6 - прицепное устройство; 7 -оградитель канатов; 8 — втулка; 9-лыжа опорная; 10- защита кабеля; 11 - надставка нижняя; 12 - над­ставка верхняя 0 470 мм; 13 - надставка верхняя 0 560 мм; 14 и 15 - бес­планочные регулирующие цепи для барабанов; 16-лыжа; 17—постель хво­стовая; 18 - орошение на комбайне; 19 - кожух защитный


Рисунок 6.9- Модульный ряд комбайнов для выемки тонких крутых и крутонаклонных угольных пластов
