Комбайны для выемки пологонаклонных пластов


УЗКОЗАХВАТНЫЕ УГОЛЬНЫЕ КОМБАЙНЫ ДЛЯ ВЫЕМКИ ТОНКИХ И СРЕДНЕЙ МОЩНОСТИ УГОЛЬНЫХ ПЛАСТОВ

Лекция 6

При всем многообразии конструкций отечественных и зарубежных комбайнов их характеризуют общие технологические параметры, которые положены в обоснование выбора их типоразмера с учетом исходных горно­геологических и горнотехнических условий. К этим параметрам следует от­нести:

- ширину захвата исполнительного органа, м;

- сопротивляемость угля резанию, кН/м;

- диапазон применения по мощности пласта (обслуживаемая мощность), м;

- углы наклона очистной выработки, град.;

- максимальные рабочая и маневровая скорости подачи комбайна, м/мин.

- производительность, т/мин.;

- габаритные размеры (длина, ширина, высота), мм;

- масса, т;

- предельная длина лавы, м;

- применение комбайна с соответствующими крепями (индивидуаль­ной, механизированной) или транспортными средствами.

Основные технологические характеристики применяемых узкозахват­ных комбайнов при выемке тонких и средней мощности пологонаклонных пластов представлены в таблице 6.1. Для указанных комбайнов предельная сопротивляемость угля резанию ограничивается величинами 360 и 400 кН/м, маневровая скорость подачи комбайнов не превышает 20 м/мин.

Габариты комбайнов влияют на ширину машинной дороги (бесстоеч­ного призабойного пространства), длину и глубину ниш, а также длину уча­стка самозарубки комбайна. На рисунках 6.1-6.5 представлены схемы и об­щие виды некоторых узкозахватных угольных комбайнов.

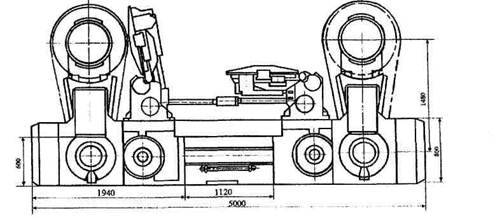

Рисунок 6.1 - Угольный комбайн К-103: а, б и в- соответственно виды сбо-ку в плоскости пласта и общий: 1 - шнеки; 2 - щитки; 3 - скребковый кон­вейер с приводом 4; 5 - ВСП; 6 - навесное оборудование

Таблица 6.1 - Типоразмеры узкозахватных угольных комбайнов для выемки тонких и средней мощности пологона-клонных пластов по простиранию до 35°, по восстанию и падению до 10° и их технические характеристики

Угольный комбайн Габаритные разме ры, мм Меха-низм подачи Макси-маль-ная рабо-чая ско-рость подачи, м/мин. Масса, т (не более)
наименование диапазон примене-ния по мощности пласта, м (типо-размер) шири-на захва-та, м длина ширина жесткой части корпуса (с испол- нитель-ным органом) высота по корпусу в зоне уста­новки крепи Диа-метр шнека по резцам
всего (по корпусу) по осям исполни­-тельных органов
1]
К-103 0,6-1,0(I) 0,7-1,2(II) 0,8-1,3(III)   0,8 (3040)(3373)(4160) 4074 4406 5208 1792 1630 2160 560 630 710 ВСП 5,0 8,0 8,0 9,9
К-103M 0,7-1,4 0,8 6100 (4160) 525 636 630 710 ВСП 5,0 17,5 с ВСП
1К-101 0,75-0,9(I) 0,9-1,2(II) 0,63; 0,8 6280 6550 - - 700 800 цепной 4,4 9,7
1К-101У 0,78-1,32 0,63; 0,8 6850 (6645) - цепной 4,4 10,4
1К-101УМ 0,75-0,9(I) 0,8-1,2(II) 0,63; 0,8 - - 1830- цепной 4,4 10,2
1К-101Д 0,95-1,3 0,8 (4300) - цепной 5,0 8,6
1К-101УД -04 0,95-1,35 0,8 - 680, 720 - цепной 5,0 8,6
ГШ-200Б 0,95-1,5 0,63; 0,8 - 1870- БСП 6,0 12,5
ГШ-200В 1,05-1,45 0,63; 0,8 (4460) ВСП 5,0 21,1 с ВСП
ГШ-500 1,3-2,7 0,63; 0,8 - БСП 5,0 15,0
КА-80 0,85-1,1(I) 0,90-1,2(II) 0,95-1,3(III)   0,8             ВСП   5,0   12,8
КА-200 0,8-1,25 0,8 - - ВСП 5,0 12,9
УДК-200-250 0,8-1,3 0,8 - 800, 900 ВСП 5,0 14,4
УДК-300 0,85-1,3(I) 0,95-1,5(II) 0,8 - 6700 7450 585 605 800,900 1000,1250 ВСП 5,0 17,5 21,0
РКУ10 1,0-1,8(I) 1,1-1,9(II) 1,2-2,0(III) 0,63; 0,8 - 800 1000 1150 - БСП 5,0 19,1 24,8
КДК- 1,35-2,6(I) 1,8-3,2(II) 0,63; 0,8 - 8620 7980 2110 2110 950 1150 1350   1120, 1400, 1600, 1800 БСП 5,0 24,0 27,0
2ГШ-68Б   1,4-2,5 0,63; 0,8 - БСП 6,0 12,5
КШ-1КГУ 1,4-2,92 0,5;0,630, 8     1250- - БСП, цепная 4,4 12,5
КШ- 3М 1,8-3,3 0,4; 0,5 - БСП 4,4 24,4


Примечание - габаритные размеры: ВСП - 1935x2395x550 мм; однобарабанной поддерживающей лебедки 1ЛГКНМ1Э - 2540x1000x730 мм.

Рисунок 6.2 - Комбайн 1К-101У: а - схема; б - общий вид: 1 – встроенный меха-низм подачи; 2 -редуктор исполнительных органов; 3 и 4- пульты управления соответственно электри-ческий и гидроблоком; 5 - балка; 6 - лыжа; 7 и 8- шнеки; 9 и 10- поворотные редукторы соответ­ствующих шнеков; 11 - компенсатор натяжения тяговой цепи 12; 13 - дом­краты перемещения поворотных редукторов; 14- оросительное устрой-ство; 15 - стяжки усиления стыка двигателя 16 с механизмом подачи; 17 - разборный щиток

Рисунок 6.4- Угольный комбайн РКУ-10: а, б и в- соответственно виды сбоку, в плоскости плас-та и общий: 1 погрузоч-ное устройство; 2 и З- кронштейны левый и правый; 4 - шнек; 5, 6 и 7, 8-редукторы шнеков соответственно левый, правый и поворотные левый, правый; 9 – гидро-вставка; 10-энергоблок
Рисунок 6.3- Угольный комбайн КА-80: а, б, виг- соответственно виды сбоку, в плоскости пласта, поперек забоя и общий

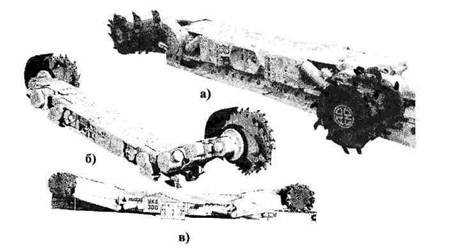

Рисунок 6.5-Общие виды угольных комбайнов: 1К-101УД (а), КДК-500 (б) и

укд-300(в)
