Состав и организация очистных работ при выемке тонких угольных пластов


17.3.1 Организация работ в лаве при выемке пологонаклонных пластов

Организация работ в графической части "Паспорта ..." лавы представлена планограммой и графиком выходов рабочих. Планограмма работ пред­ставляет собой графическое отражение в координатах времени (в течение суток) и длины лавы (м), состава и последовательности выполнения рабочих процессов в условных их обозначениях. По сути это график скоростей вы­полнения этих процессов. Исходя из этого, по планограмме можно опреде­лить отставание (или опережение) каждого рабочего процесса от другого по длине лавы и во времени.

Под планограммой на листе графика в совмещенных во времени коор­динатах размещается график выходов рабочих, на котором посменно (за су­тки) указывается число исполнителей (соответствующее необходимому явочному составу звена и бригады для выполнения заданного объема очист­ных работ) по профессиям (машинист выемочной машины, горнорабочий очистного забоя, дежурный и ремонтный слесарь). В пояснительной записке изображается схема расстановки рабочих в лаве при характерных положени­ях линии очистного забоя выемочной машины и крепи.

На рисунках 17.2, 17.3 и 17.4 представлены характерные планограммы работ в различных лавах при комбайновой и струговой выемках с индивиду­альной крепью и способе управления кровлей полным обрушением. Необхо­димо отметить, что стандартизированных условных обозначений рабочих процессов не существует, поэтому к каждой планограмме прилагается их расшифровка.

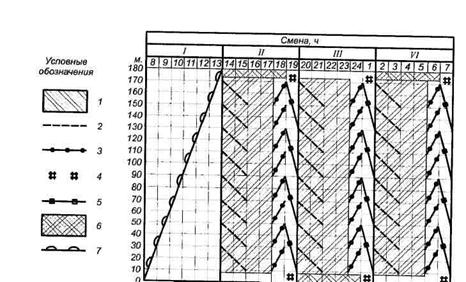

Рисунок 17.2 - Планограмма работ в лаве: при комбайновой односторонней схеме выемки угля: 1 - выемка угля комбайном; 2 - выемка и крепление ниш; 3

- выдвижение консолей верхняков; 4 - перегон комбайна; 5 - передвижка конвейера; б —возведение призабойной крепи и посадка кровли; 7-ремонт-

но-профилактические работы; 8 - нагнетание воды в пласт; 9 - выкладка породной полосы; 10- выкладка костров

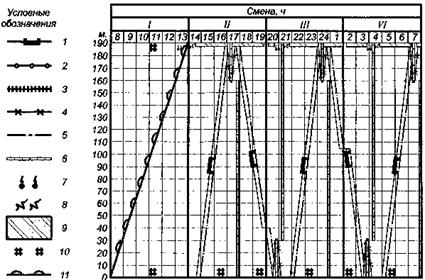

Рисунок 17.3 Планограмма работ в лаве при двухсторонней схеме выемки угля комбайном с самозарубкой на ее концевых участках: 1 выемка угля комбайном; 2 - выемка и крепление ниш; 3 — крепление; 4 - передвижка кон­вейера; 5 - посадка кровли; б -ремонтно-профилактические работы

Рисунок 17.4 - Планограмма работ в струговой лаве: 1 - выемка угля стру­говой установкой; 2 - возведение временной крепи; 3 - возведение постоян­ной крепи; 4 - выкладка костров; 5 - посадка кровли; 6 — выемка ниш отбой­ным молотком и их крепление; 7 — ремонтно-профилактические работы

На рисунках 17.5, 17.6 и 17.7 представлены разновидности планограмм работ в конкретных лавах, оборудованных механизированными комплексами.

Не исключается применение по методике [51] сетевого графика орга­низации работ в лаве с указанием на самом графике очистных процессов и операции, а также потребного количества рабочих на их выполнение . Обыч­но сетевые графики составляются на один технологический цикл (рис. 17.8).

В качестве примера на рисунках17.9 и 17.10 представлены схемы рас­становки рабочих в комбайновой и струговой лавах при выемке угля. Эти схемы отражаются в пояснительной записке "Паспорта...".

Количественный состав звена при струговой выемке и выполняемые им рабочие операции (см. рис. 17.9), где 1 и 2 - соответственно машинист струговой установки и его помощник, которые управляют установкой; 3—14 — ГРОЗ, выполняемые работы на паях; 15, 16 - по выемке ниш.

Количественный состав звена прикомбайновой выемке угля и выполняемые им рабочие операции (см. рис. 17.10), где 1 - машинист комбайна - управление комбайном; горнорабочие очистного забоя: 2 - наблюдение за исполнительным органом, состоянием силового кабеля, шлангами и подтягивание их; 3 - снятие нагрузки со стоек крепи резерва и переброска верхняков к месту крепления; 4 и 5 -навеска металлических шарнирных верхняков ВВ30; 6 и 7 - передвижка конвейе­ра; 8 - возведение постоянной крепи (установка стоек под ранее навешенные верх-няки и ВВЗО); 9 - навеска опор; 10,11 и 12 - управление кровлей.

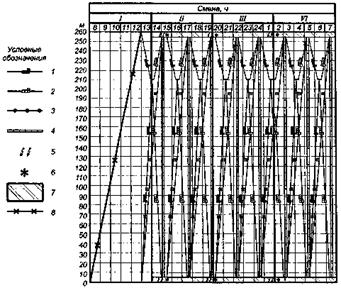

Рисунок 17.5 – Планограма работ в лаве при двухком-байновой односторонней схеме выемки угля и фронтальной передвижке конвейера: 1 – выемка угля комбайном; 2 – перегон комбайна с зачисткой угля; 3 – передвижка секций механизированной крепи; 4 - передвижка скребкового конвейера; 5 – бурение шпуров по углю; 6 – взрывание и проветривание; 7 – выемк и крепление ниш; 8 – ремонтно-профилактические работы


Рисунок 17.6—Планограмма работ в лаве, при двусторонней схеме выемки угля комбайном при его самозарубке на концевых участках: 1 - выемка угля комбайном; 2 — перегон комбайна; 3 - фронтальная самозарубка комбайна в пласт; 4—зарубка при перемещении комбайна вдоль лавы; 5 - передвижка секций механизированной крепи; 6—передвижка конвейера; 7 — бурение шпуров по углю; 8 - взрывание и про­ветривание; 9 — выемка и крепление ниши; 10 — выкладка костров; 11 —ремонтно-профилактические работы


Рисунок 17.7 - Графики организации работ в лаве оборудованной мехком-плексом типа ПОКП-10: а - план лавы и ее концевых участков; 6 - пиано-грамма работ; в - график выходов рабочих: 1 - крепь сопряже-ния; 2 -рас­порные стойки; 3 ком-байн КШ-1КГ; 4 - анкера; 5 - стойка с наставками; б - трапецевидная крепь из СВП; 7 - выемка угля ком-байном; 8 - зачистка лавы комбай-ном; 9 - передвижка секций крепи; 10 передвижка конвейера; 11 — осмотр и ремонт оборудования; 12 - доставка оборудования и мате-риалов; 13 -работы по поддержанию выработки; 14 - передвижка подкон-вейерных опорных столов; 15 – буро-взрывные работы; 16-подготови-тельно-заключительные работы

Рисунок 17.8- Сетевой график организации работ в лаве оборудованной механизированным комплексом типа КМ-87: а - план лавы и ее концевых участков; б - исполнительный график на один технологический цикл: 1 - крепь сопряжения; 2 - секции крепи типа М-87; 3 -угольный комбайн типа 1ГШ-68; 4 - скребковый конвейер СПМ-87М; 5 - индивидуальные металлические стойки; 6 - перегружатель 1-27 - позиции; 1-12-исполнители (ГРОЗ)

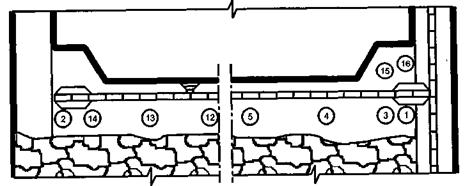

Рисунок 17.9- Схема расстановки рабочих при выемке угля струговой установ-кой: 16-17- исполни-тели

Аналогичные схемы расстановки рабочих в лавах составляются при перегоне комбайна с зачисткой угля, управлении кровлей, включая и ком­плексно-механизированные забои, с учетом рабочих процессов, численного состава исполнителей и места их расположения в лаве.

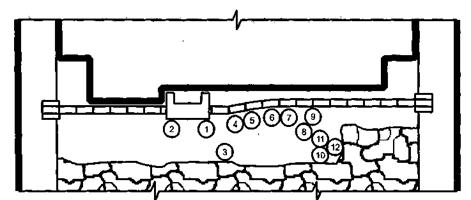

Рисунок 17.10- Схема расстановки рабочих в лаве при выемке угля комбайном: 1 ... 12- исполнители

17.3.2 Организация работ в лаве при выемке крутых пластов

Планограммы работ в лавах при выемке крутых пластов отражают особенности их выполнения, обуславливаемыми влиянием угла наклона ли­нии очистного забоя. В качестве примеров для конкретных условий пред­ставлены планограммы работ в лавах крутых пластов при выемке угля от­бойными молотками (рис. 17.11), комбайном (17.12) и механизированным комплексом (17.13).

Рисунок 17.11 — Планограмма работ в лаве крутого пласта с потолко-уступным забоем при выемке угля отбойным молотком и посадке кровли

полным обрушением с шагом 3,6 м: 1 - выемка OMu крепление; 2 - доставка лесоматериалов вручную; 3 - переноска и выкладка костров; 4 - переноска

магистрали воздухопровода; 5 - возведение органной крепи; 6 - оконтурива-ние крепи канатами; 7 - механизированная выбивка крепи (посадка кровли)

Состав рабочих процессов и операций в лаве крутого пласта при вы­емке угля отбойными молотками и способе управления кровлей удержанием на кострах:

выемка угля:

- устройство предохранительных полков (перекрытий);

- размещение инструментов в уступе;

- присоединение отводного шланга к воздухопроводу и отбойному молотку;

- опробование отбойного молотка и шланга;

- нарезка опережающей (спасательной) ниши;

- отбойка угля сверху вниз и возведение временной крепи;

- смазка отбойного молотка в процессе работы, замена пик; крепление уступа:

- примерка и отпиливание стоек;

- выдалбливание лунок в почве;

- крепление, затяжка вышележащего уступа и опережающей ниши;

- установка стоек под распил (обапол), уложенный по кровле (почве);

- затяжка призабойной крепи в местах слабой неустойчивой кровли;

- выбивка временной предохранительной крепи;

- уборка затяжек и вырубка промежуточных стоек в ножке уступа; ремонтные работы:

- пропуск угля и породы, задержавшихся на рамах крепи;

- разборка, переноска и устройство предохранительных полков (пере­крытий);

- подноска крепежных лесоматериалов к лаве;

- доставка крепежных лесоматериалов в лаву и укладка их на полки;

- переноска воздухопровода сжатого воздуха в уступах;

- переноска и укладка костров;

- срыв обаполов старых рештаков (ограждений) и переноска их на но­вое место;

- подбор обаполов (досок) и выбивка стоек, препятствующих перенос­ке рештаков;

- пришивка обаполов при устройстве новых рештаков;

- пришивка обаполов на костры искусственных целиков в магазинном уступе;

- разделка сопряжения и устройство погрузочных люков.

Высокий уровень организаций работы при допустимых совмещениях во времени выполняемых в лаве операций обеспечивает заданные технико-экономические результаты очистных процессов.

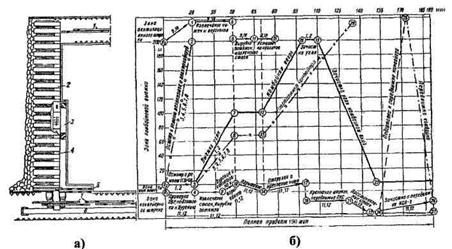

Рисунок 17.12 -Планограмма работ при комбайновой выемке крутого пласта: а - план лавы и ее концевых участков; б - планограмма работ: 1 - печь для вентиляции, прохода рабочих и спуска угля; 2 - просек; 3 -магазинные уступы; 4 - комбайн; 5 - полки для самоподбучивания лавы; 6 - костры;7 - стойки ОКУ-6; 8 - лебедка 1ЛГКН; 9 - выемка угля комбайном; 10 - спуск комбайна; 11- крепление; 12 - передвижка стоек поса-дочной крепи; 13 - выкладка костров; 14 - выемка угля и крепление в магазинных уступах; 15 - доставка лесоматериалов

Рисунок 17.13 - Планограмма работ при выемке крутого пласта механизи­рованным комплексом КГД (КГУ): 1 - выемка угля комбайном; 2 - спуск ком­байном; 3 - передвижка мехкрепи; 4 - выемка угля отбойным молотком;

5 - крепление; б - переноска воздухопровода; 7 - доставка лесоматериалов подъемником; 8 - выкладка костров; 9 -ревизия механизированной крепи

Вопросы для самоконтроля по теме 17

17.1 Общие сведения о "Паспорте выемки угля, креплении и управле­нии кровлей в лаве". Содержание его листа графики.

17.2 Классификационные признаки "Паспорта ...".

17.3 Составные части пояснительной записки "Паспорта ...".

17.4 Порядок составления "Паспорта ...".

17.5 Перечень работ, которые запрещается выполнять в лаве одновре­менно.

17.6 Планограмма работ в лаве и принцип ее построения.

17.7 График выходов рабочих и его содержание. Изобразите один из примеров.

17.8 Схема расстановки людей в лаве и ее содержание. Изобразите один из примеров.

17.9 Изобразите планограмму работ в струговой лаве с индивидуаль­ной крепью.

17.10 Изобразите планограмму работ в комплексно механизированной лаве при двукомбайновой выемке угля.

17.11 Изобразите планограмму работ в лаве с самозарубкой комбайна по схеме "косой заезд".

17.12 Изобразите планограмму работ в лаве крутого пласта при выемке угля отбойными молотками потолкоуступными забоями.

17.13 Изобразите планограмму работ при выемке крутого пласта меха­низированным комплексом типа КГД (КГУ).
