Механизированные крепи сопряжений

Механизированные крепи сопряжений (далее MKC) предназначены для поддержания сопряжения лавы с прилегающими выработками при выно­се приводных головок лавного скребкового конвейера на последние, а также выполнения функции передвижки, разворота этих головок и регулирования высоты разгрузки под лавой на транспортное средство подготовительной выработки (как правило на скребковый конвейер штрека). По сути эти гид-рофицированные распорные крепи механизированным способом выполняют следующие рабочие операции: постоянное поддержание совместно с крепью подготовительной выработки кровли над приводами лавного конвейера, их передвижку с установкой в нужное положение по высоте и наклону относи­тельного конвейера подготовительной выработки, а также подтягивание к ней или отталкивания в лаву става очистного скребкового конвейера. Мно­гофункциональность MKC выдвигает ряд их конструктивных сложностей при наличии различных распорно-несущих элементов и средств их переме­щения. Универсальность MKC заключается в том, что она должна быть также адаптирована к любой по форме крепи выработки с различными высотами подрывки кровли и почвы, а также возможности ее применения в поддержи­ваемой для повторного использования или погашаемой вслед за проходом лавы выработки.

На стадиях поиска и испытаний MKC применительно к механизиро­ванным комплексам первого поколения типа КМ-87 были созданы гидрофи-цированные MKC различных типоразмеров КС-1МУ [44], КСШ-5 и CA. Кон­структивные особенности крепи КСШ-5 представлены на рисунке 16.2 [45].

На рисунке 16.3 изображена схема механизированной крепи сопряже­ния CA, где 1 - кронштейн основания крепи; 2 - гидростойки; 3 - верхняя якорная секция; 4 - каретка; 5, 6 - гидростойки ограждающей секции крепи; 7 - рычажный четырехзвенник; 8 - гидродомкрат, связанный с лавным при­водом конвейера; 9 - шарнирная направляющая; 10 - гидродомкрат пере­движки опережающей и штрековой секций крепи; 11 - якорная секция; 12 - штрековая секция; 13 - секция крепи сопряжения, установленная со сто­роны лавы; 14-гидростойка; 15, 16-ограждения крепи.

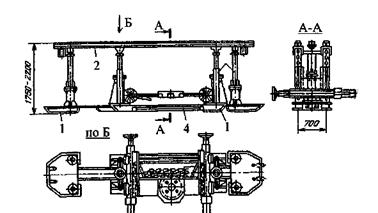

Рисунок 16.2- Схема механизированной крепи сопряжения типа КСШ-5: 1 - секции крепи; 2 - верхнее перекрытие; 3 - гидростойки; 4 - гидродом­крат передвижки

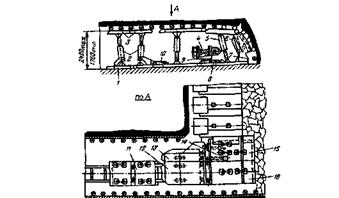

Рисунок 16.3- Схема сопряжения лавы и конвейерного штрека с крепью

типа CA

Вышеуказанные MKC явились прототипами широко применяемым в настоящее время крепей сопряжения типов УКС и КС.

Крепь УКС (рис. 16.4, табл. 16.2) [46] состоит из распорного устройст­ва 1, базовой секции 2, механизма передвижки 3 и гидрооборудования 4. Рас­порное устройство представляет собой рамную конструкцию с перекрытием 5, основанием 6, двумя гидравлическими стойками 7 и столом 8 для привода забойного конвейера. Стол закреплен на опорной трубе, шарнирно установ­ленной в ползунах, оснащенных двумя гидродомкратами подъема. Конструк-J ция обеспечивает распор привода конвейера, его передвижку на величину

захвата выемочной машины, настройку на угол падения и высоту нижней подрывки почвы в выработке. Базовая секция - это перекрытие, составное шарнирное, основание 10 и две гидростойки 11. Для устойчивости крепи при передвижке служит канат 12, закрепленный по концам базовой секции и про­пущенный через скобы, приваренные на перекрытии распорного устройства. Механизм передвижки выполнен в виде сварной рамы с двумя гидродомкра­тами, развивающими максимальное усилие 360 кН.

Рисунок 16.4 — Крепь сопряжения УКС с приводной головкой конвейера КСД27: а — схема; б — общий вид

Таблица 16.2 - Техническая характеристика крепи УКС

Наименование показателя Количественное зна-
и единица его измерения чение показателя
Рабочее давление в гидросети, МПа, не более
Сопротивление, кН, не менее:
распорного устройства базовой секции
стоики
Шаг передвижки, м, не менее:
распорного устройства базовой секции 0,8; 0,63 3,2
Диапазон регулирования подъема стола, мм, не менее: механическим способом     580-860
гидравлическим суммарный 580-980 580-1260
Усилие при передвижке, кН, не более
Габаритные размеры крепи, мм: длина
ширина высота 1590-3540
Масса крепи, τ 13,6

Крепь сопряжения УКС работает в составе очистных механизирован­ных комплексов МКД-90, МКДД, МДМ, при разработке пластов с углами падения до 35° столбовой системой . Штреки, прилегающие к лаве, имеют арочную, трапециевидную или полигональную форму, площадь сечения всвету не менее 7 м .

Общий вид крепи сопряжения типа КС представлен на рисунке 16.5, а технические ее типоразмеров в таблице 16.3 (по данным проспектов).

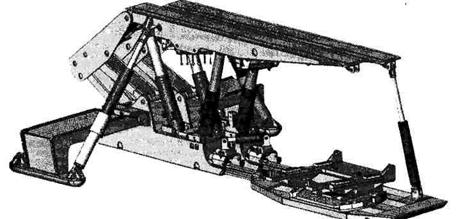

Рисунок 16.5 - Общий вид крепи сопряжения КС

Таблица 16.3 - Техническая характеристика типоразмеров крепи сопряжения КС

Наименование показателя и единица его измерения Количественное значение показателя
    1 КС 2KC
Сопротивление секции крепи сопряжения, кН: при минимальной высоте при максимальной высоте
Среднее давление на почву, МПа 2,0 2,0
Шаг передвижки крепи, мм
Диапазон регулирования регулируемой плиты: разворот в плоскости пласта, град. поворот в плоскости, параллельной забою, град, перемещение вдоль забоя, мм   ±14 ±17   ±14 ±14
Усилие при передвижке, кН секции крепи сопряжения регулируемой плиты (с концевой головкой конвейера) концевой головки конвейера вдоль забоя
Габаритные размеры секции крепи сопряжения, мм: высота (min-mах) длина в сложенном положении ширина: минимальная максимальная (с опорами боковой устойчивости)   1400-2800 6700   1800-3500 7350
Масса, т секции крепи сопряжения плиты регулируемой 10,5 3,5 11,2 3,5

При отсутствии MKC могут использоваться полумеханизированные крепи сопряжения типа УРП (рис. 16.6) [47].

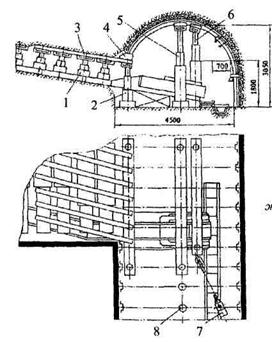

Рисунок 16.6 - Конструкция полу­механизированной крепи сопря-УРП: 1 — верхняя боковая секция; 2 - концевые секции крепи комплекса KMT; 3 - швеллер, ар­мированный деревянным брусом; 4 — специальный башмак; 5 - цен­тральная секция; 6 - нижняя бо­ковая секция; 7 - гидродомкрат передвижки; 8 - гидростойки 10ГВПУ с удлинителем УГД-04

Комплекты концевых секций с обратными консолями максимально унифицированные с механизированной крепью КД-90, как для правых, так и

левых забоев (рис. 16.7) предназначены для поддержания кровли в пределах концевого участка лавы, на которых производится выкладка породной полосы.

Рисунок 16.7- Общий вид комплекта концевых секций крепи КД-90 с обрат­ными консолями

Крепление и поддержание кровли в рабочем пространстве концевого участка лавы механизированной крепью КД-90 после прохода комбайна обеспечивается забойными поджимными консолями, жестким перекрытием, опирающимся на четыре гидравлические стойки. Со стороны выработанного пространства секции оснащены обратными консолями, позволяют создать безопасные условия для обслуживающего персонала, снизить расход лесома­териалов при возведении охранных породных полос с помощью пневмозак-ладочного комплекса или скреперной установки. Для обеспечения работы крепи в условиях слабой почвы концевые секции оснащены механизмом для подъема основания при передвижке. Управление ими осуществляется с со­седних загруженных концевых секций.
