Требования к релейной защите

Назначение релейной защиты

Общие вопросы выполнения релейной защиты электроэнергетических систем

В электроэнергетических системах могут возникать повреждения и ненормальные режимы работы.

Повреждения: короткие замыкания – сверх ток, понижение напряжения – потеря устойчивости.

Ненормальные режимы – отклонения напряжения, тока и частоты.

Развитие аварии может быть предотвращено быстрым отключением поврежденного участка при помощи специальных автоматических устройств – релейной защиты.

Назначение – выявление места КЗ и быстрое отключение поврежденного участка от неповрежденной части.

Выявление нарушений нормального режима и подача предупредительных сигналов или проведение операций, необходимых для восстановления нормального режима. Связь РЗ с автоматикой – АПВ, АВР, АЧР.

Подробнее о повреждениях.

Причины: нарушение изоляции. ТВЧ – старение, механическое повреждение, перенапряжение.

ЛЭП – смыкание проводов.

Ошибки персонала.

Виды: КЗ – наиболее тяжелое.

Вследствие увеличения тока возрастает падение напряжения в элементах системы, что приводит к понижению напряжения во всех точках сети. Возникающая дуга разрушает оборудование, а понижение напряжения нарушает работу потребителей и устойчивость параллельной работы генераторов.

Замыкание на землю одной фазы в сети с изолированной нейтралью. (Обычно в системах собственных нужд эл. станций.)

Ток при этом невелик – несколько десятков ампер. Опасно тем, что вызывает перенапряжения – возможность перехода в междуфазное замыкание.

Ненормальные режимы

Перегрузка оборудования – перегрев ТВЧ и изоляции, её ускоренный износ.

Качания в системах – выход из синхронизма параллельно работающих генераторов. При этом ток колеблется от нуля до максимального, превосходящего нормальную величину значения. Садится напряжение.

Повышение напряжения – при внезапном отключении нагрузки.


Селективность – способность отключать только поврежденный участок сети.

Рис.1.2.1

Основное условие для обеспечения надёжного электроснабжения потребителей.

Быстродействие – главное условие для сохранения устойчивости параллельной работы генераторов. Уменьшается время снижения напряжения у потребителей, повышается эффективность АПВ, уменьшается ущерб для оборудования.

Таблица 1.1

Номинальное напряжение, кВ Время действия релейной защиты, с
300...500 0,1...0,12
110...220 0,15...0,3
6...10 1,5...3

Критерий – остаточное напряжение не менее 60 % от номинального. Кроме того, нужно учитывать и время срабатывания выключателей:

tоткл=tз+tв, (1.1)

где tз – время действия защиты,

tв – время отключения выключателя – 0,15...0,06 с.

Быстродействующей считается защита, имеющая диапазон срабатывания – 0,1...0,2 с, самые быстродействующие – 0,02...0,04 с.

В ряде случаев требование быстродействия является определяющим.

Быстродействующие защиты могут быть и неселективными, для исправления неселективности используется АПВ.

Чувствительность – для реагирования на отклонения от нормального режима.

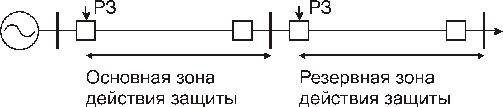

Рис. 1.2.2

Резервирование следующего участка – важное требование. Если защита по принципу своего действия не работает за пределами основной зоны, ставят специальную резервную защиту.

Чувствительность защиты должна быть такой, чтобы она действовала при КЗ в конце установленной зоны действия в минимальном режиме системы.

Чувствительность защиты характеризуется коэффициентом чувствительности kч

, (1.2)

где Iк.мин – минимальный ток КЗ,

Iс.з – ток срабатывания защиты.

Надежность. Защита должна безотказно работать при КЗ в пределах установленной для неё зоны и не должна ложно срабатывать в режимах, при которых её работа не предусматривается.
