Принципы выполнения устройств релейной защиты


Элементы защиты

Изображение схем релейной защиты на чертежах

Данный вопрос изучается студентами самостоятельно.

Пусковые органы – непосредственно и непрерывно контролируют состояние и режим работы защищаемого оборудования и реагируют на возникновение КЗ и нарушение нормального режима работы.

Это различные реле – автоматические устройства, срабатывающие при определенном значении воздействующей на него величины.

Логические органы – воспринимают команды пусковых органов и в зависимости от их сочетания, по заданной программе производят заранее предусмотренные операции.

Реле также подразделяются на основные и вспомогательные.


Типы основных реле: тока;

напряжения;

сопротивления;

мощности (определяющие величину и направление (знак)).

Реле бывают максимальными – действующие при возрастании контролируемой величины, и минимальными – при снижении этой величины.

Специальные реле: частоты;

тепловые.

Типы вспомогательных реле: времени;

указательные (для сигнализации);

промежуточные (передающие действие основных защит на отключение выключателей).

Каждое реле конструктивно можно подразделить на две части – воспринимающую и исполнительную.

Воспринимающая часть представляет собой обмотку, питающуюся током или напряжением.

Исполнительная часть – это механическая система, воздействующая на контакты реле, заставляя их замыкаться или размыкаться.

Различают два способа включения реле на ток и напряжение сети.

Первичные реле – включены непосредственно (рис.1.5.1).

Вторичные реле – через измерительные трансформаторы тока и напряжения (рис.1.5.2).

Рис. 1.5.1 Рис. 1.5.2

К достоинствам вторичных реле следует отнести: их изолированность от цепей высокого напряжения; удобство обслуживания; возможность выполнения их стандартными на одни и те же токи (5 или 1 А) и напряжение (100 В).

Достоинство первичных состоит в отсутствии измерительных трансформаторов тока и напряжения, источников оперативного тока и контрольного кабеля. Первичные реле широко используются в цепях низкого напряжения.

Различают два способа воздействия защит на выключатель: прямой и косвенный.

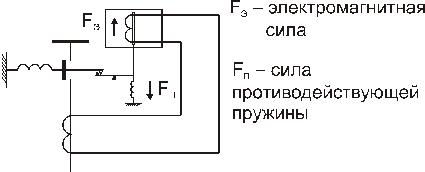

Прямой – защите не требуется оперативный ток, однако реле должны развивать большие усилия, поэтому не могут быть очень точными (рис.1.5.3).

Косвенный – отличаются большой точностью. Проще осуществляется взаимодействие между реле. Однако для реле косвенного действия необходим источник оперативного тока (рис.1.5.4).

Рис. 1.5.3

Рис. 1.5.4
