Реле времени. Ввиду кратковременности прохождения тока в обмотке указательного реле они выполняются так, что сигнальный флажок и контакты реле остаются в сработавшем


Указательные реле

Ввиду кратковременности прохождения тока в обмотке указательного реле они выполняются так, что сигнальный флажок и контакты реле остаются в сработавшем состоянии до тех пор, пока их не возвратит на место обслуживающий персонал.

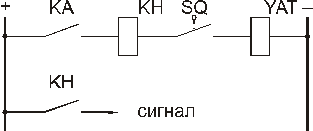

Рис. 3.2.4

Типы указательных реле: РУ–21, СЭ–2, ЭС–41.

Служат для искусственного замедления действия устройств релейной защиты. Основное требование – точность. Погрешность во времени действия реле не должна превышать ±0,25 с, а для высокоточных реле ±0,06 с.

Рис. 3.2.5

Конструкция. При появлении тока в обмотке якорь втягивается, освобождая рычаг с зубчатым сегментом. Под действием пружины рычаг приходит в движение, замедляемое устройством выдержки времени. Через определенное время подвижный контакт замкнет контакты реле.

Рис. 3.2.6

Типы реле времени: ЭВ–100, ЭВ–200. Широко используется и полупроводниковые реле времени серии ВЛ. Изготовляются реле времени с синхронным электродвигателем серии Е–52, ВС–10. Реле серий Е–512, Е–513 имеют двигатели постоянного тока.

Для уменьшения размеров реле их катушки не рассчитаны на длительное прохождение тока. Поэтому реле, предназначенные для длительного включения под напряжение, выполняются с добавочным сопротивлением rд.

Рис. 3.2.7
