Защита линий с помощью МТЗ с независимой выдержкой времени

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.

Рис. 4.2.1

Расположение защиты в начале каждой линии со стороны источника питания.

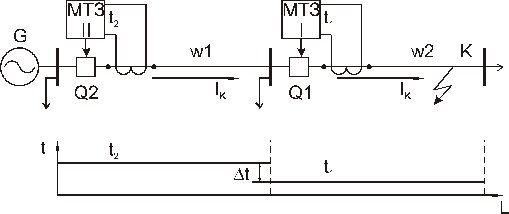

На рис. 4.2.1 изображено действие защит при КЗ в точке К. Выдержки времени защит подбираются по ступенчатому принципу и не зависят от величины тока, протекающего по реле.

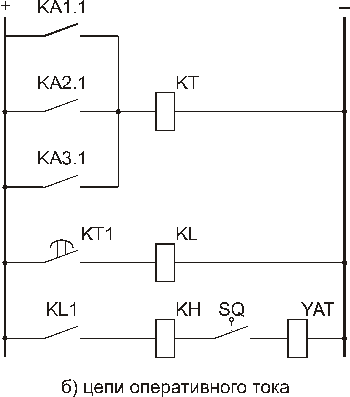

Схема защиты представлена на рис.4.2.2:

Основные реле:

Пусковой орган – токовые реле КА.

Орган времени – реле времени КТ.

Вспомогательные реле:

KL – промежуточное реле;

KH – указательное реле.

Рис. 4.2.2

Промежуточное реле устанавливается в тех случаях, когда реле времени не может замыкать цепь катушки отключения YAT из-за недостаточной мощности своих контактов. Блок-контакт выключателя SQ служит для разрыва тока, протекающего по катушке отключения, так как контакты промежуточных реле не рассчитываются на размыкание.

В тех случаях, когда МТЗ должна реагировать только при междуфазных КЗ, применяются двухфазные схемы с двумя или одним реле, как более дешевые.
