Принцип действия. Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения

Применение токовых отсечек

Токовые отсечки используются как основные (в сетях низкого напряжения) и резервные (сети высокого напряжения) защиты на линиях с односторонним питанием. На линиях с двусторонним питанием отсечки используются как резервные защиты.

Отсечки применяются как резервные защиты для мощных силовых трансформаторов и как основные для маломощных.

Промышленностью выпускаются:

· токовая отсечка в двухфазном, двухрелейном исполнении – комплекты КЗ9 и КЗ9/2;

· МТЗ с независимой выдержкой времени в двухфазном, двухрелейном исполнении – КЗ12;

· МТЗ в двухфазном двухрелейном исполнении и ТО – двухфазное, трехрелейное исполнение – комплект КЗ13;

· МТЗ с независимой выдержкой времени – двухфазное, трехрелейное исполнение – комплект КЗ17.

Достоинства

1. Конструктивно одна из самых простых защит.

2. Высокая быстрота действия.

Недостатки

1. Неполный охват зоной действия защищаемой линии.

2. Непостоянство зоны действия под влиянием сопротивлений в месте повреждения и изменений режима системы.

Измерительные трансформаторы напряжения (ТН) по принципу действия и конструктивному выполнению аналогичны силовым трансформаторам.

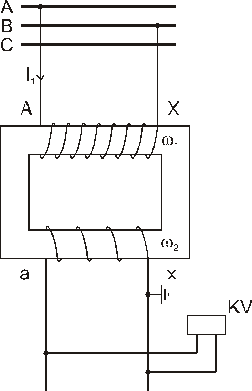

На рис. 6.1.1 изображен двухобмоточный измерительный трансформатор. Первичная обмотка w1имеет несколько тысяч витков, вторичная w2 – несколько сотен. Буквой А(а) на схемах принято обозначать начало первичной (вторичной) обмотки, буквой Х(х) – конец. Напряжение вторичной обмотки можно определить как

, (6.1)

где – коэффициент трансформации измерительного трансформатора.

Рис. 6.1.1

Для питания защит ТН могут устанавливаться на шинах электростанций и подстанций и питать защиты всех присоединений (рис. 6.1.2 а) или устанавливаться на каждом присоединении (рис. 6.1.2 б).

а) б)

Рис. 6.1.2


При переключении присоединений с одной системы шин на другую необходимо производить переключение питания её защит на ТН другой системы шин. Обычно такое переключение делается автоматически при операциях с разъединителями (рис. 6.1.3).

Рис. 6.1.3
