Необходимость токовой направленной защиты

Токовая направленная защита

Направленной называется защита, действующая только при определенном направлении мощности КЗ. Необходимость токовой направленной защиты (ТНЗ) возникает в сетях с двусторонним питанием (рис. 7.1.1):

Рис. 7.1.1

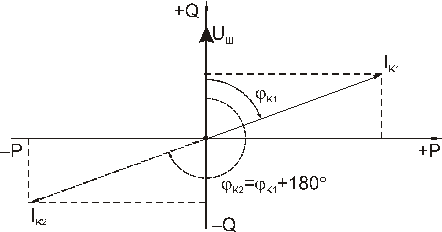

При КЗ в точках К1 и К2 через защиту 5 проходит ток IК1, IК2 в различных направлениях (рис. 7.1.2)

Рис. 7.1.2

При КЗ в точке К1 мощность направлена от шин в линию, а при КЗ в точке К2 мощность направлена от линии к шинам. Направление мощности КЗ, проходящей по линии, характеризует, где возникло повреждение: на защищаемой линии или на других присоединениях, отходящих от шин данной подстанции.

Простая токовая защита действует как при КЗ на защищаемой линии, так и при КЗ на других присоединениях, отходящих от шин подстанции, поэтому добиться селективной работы при КЗ в сетях с двусторонним питанием от МТЗ, как правило, невозможно.

При КЗ в точке К1 t5<t6 одновременно выполнить оба

При КЗ в точке К2 t5>t6 требования невозможно

Принципы выполнения селективной защиты в сетях с двусторонним питанием

1. Защита должна устанавливаться с обеих сторон каждой линии и действовать при направлении мощности от шин в линию.

2. Выдержки времени на защитах, работающих при одном направлении мощности (от G1 или G2), должны согласовываться между собой по ступенчатому принципу, нарастая по направлению к источнику питания:

t2>t4>t6>t8; t1<t3<t5<t7.

В схемы ТНЗ входят реле направления мощности, ниже подробно рассмотрены реле данного типа.
