Пусть имеем некоторую ветвь
(см. рис. 1), выделенную из некоторой
сложной цепи. Замыкание ключа во внешней цепи приводит к переходному процессу, при этом начальные условия для тока в ветви и напряжения на конденсаторе в общем случае ненулевые.
Для мгновенных значений переменных можно записать:
.
Тогда на основании приведенных выше соотношений получим:
.
Отсюда
 ,
| (2) |
где
- операторное сопротивление рассматриваемого участка цепи.
Следует обратить внимание, что операторное сопротивление
соответствует комплексному сопротивлению
ветви в цепи синусоидального тока при замене оператора р на
.

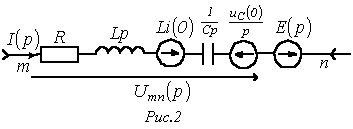

Уравнение (2) есть математическая запись закона Ома для участка цепи с источником ЭДС в операторной форме. В соответствии с ним для ветви на рис. 1 можно нарисовать операторную схему замещения, представленную на рис. 2.
