Изменение характеристик сети, турбомашины и положения рабочей точки

Рис.4.3. Режим работы турбомашин.

Заметим, что в данном случае max. Для получения наивыгоднейшего режима работы турбомашины, соответственно max.надо изменить характеристику сети ( увеличивая F или уменьшая сопротивление в ней, так чтобы она приняла вид кривой 4, тогда режим работы III характеризуется Q, Aм, max..

Если опять изменить характеристику сети так, чтобы она приняла вид кривой 5, то режим работы II характеризуется величинами Q, Hм, max.

В практике эксплуатации турбомашин имеет место колебание режимов в определенных интервалах. Применительно к данному рисунку этот интервал соответствует режимам I – II – III. Средний к.п.д. турбомашины, соответствующий колебанию режимов в интервалах I – Ш –II, когда в диапазон режимов попадает max., в первом приближении

ср. = ,

когда max. не попадает ср. = ,

Изменение режимов работы турбомашины может быть при постоянной характеристике сети, но при переменных характеристиках турбомашины, что как указывалось, происходит при изменении скорости вращения рабочего колеса турбомашины, а при многоколесных турбомашинах – и при изменении числа колес. Это можно рассмотреть на фиг. , где 1 – характеристика турбомашины при некоторой скорости вращения рабочего колеса; 2 – то же, при n<n; 3 – то же, при n>n. Режимы работы турбомашины показаны точками III-I-II с соответствующими значениями производительности, напора и к.п.д.

В общем случае режим работы турбомашины изменяется в зависимости от характера внешней сети и характеристики турбомашины, и, следовательно, регулировать производительность и давление турбомашины.

В реальных условиях характеристика сети не является постоянной. В процессе эксплуатации вентиляционных, отопительных, теплофикационных и других сетей могут наблюдаться изменения расходов или потерь давлений вследствие отключения части сети, увеличения потребления (например, в сетях горячего теплоснабжения). Характеристика сети может изменяться и в связи с ее реконструкцией.

Случаи, когда характеристика сети не совпадает с расчетной или когда в процессе эксплуатации вентиляционной, отопительной или теплофикационной системы характеристика сети может изменяться, встречаются весьма часто и вызываются следующими причинами:

1) неправильным расчетом сети (т.е. расчетом сети с запасом или же с недоучетом потерь давления);

2) отключением части сети (с заглушкой отключенных участков или с оставлением их открытыми);

3) утечкой или подсосом через неплотности сети;

4) изменением температуры, а следовательно, и плотности перемещаемой среды;

5) перемещением воздуха или воды с твердыми примесями.

Рассмотрим, как (в каком направлении) перечисленные причины меняют рабочие расходы, давления и мощности нагнетателя.

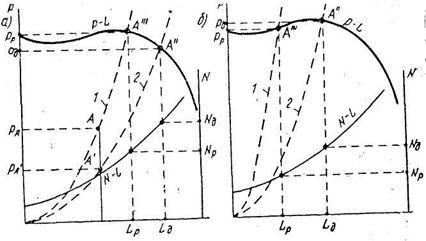

Изменения условий работы нагнетателя при неправильном расчете сети. В практике часты случаи, когда при расчете сети принимаются несколько завышенные потери (в частности, увеличенные коэффициенты местных сопротивлений). Сеть в этом случае оказывается рассчитанной с запасом. Расчетная и действительная характеристики при этом будут различны, причем действительная характеристика 2 окажется ниже расчетной 1 (см.рис.4.4,а). Неточность определения потерь давлений при этом расходе (например в точках А и А рошибки = рА – рА.

Сравнивая расчетный и действительный режимы работы нагнетателя в сети, можно установить следующее.

1. Действительная производительность нагнетателя окажется больше расчетной ( Qд > Qр).

2. Давление (в точке А) в зависимости от особенностей изменения линии Р – Q.может оказаться ниже расчетного (в точке А”’ ), если пересечение характеристики лежит на участке падения кривой. Если же точка А”’ лежит на участке подъема линии Р – Q.(рис.4.4, б), то с увеличением расхода одновременно увеличится и давление (в точке А).
