Параллельная работа нагнетателей

Рис.4.10. Изменения работы машины объемного действия.

а- при расчете сети с запасом; б- при расчете сети с недоучетом потерь;

1-характеристика сети расчетная; 2 – характеристика сети, действительная.

Таким образом, расчет сети с недоучетом потерь может привести к перегрузке электродвигателя или даже к его выходу из строя. Поэтому этот расчет недопустим.

При отключении части сети без заглушки характеристика сети пойдет более полого. Явления, которые при этом будут наблюдаться, аналогичны изображенным на рис.4.10,а. Если расчетная сеть обеспечивала режим в рабочей точке А, то после отключения части сети сопротивление ее уменьшится и режим работы машины перейдет в точку А. Общая производительность не изменится, но при этом уменьшатся давление, развиваемое машиной, и потребляемая мощность.

При дросселировании сети ее характеристика сместится влево, т.е. пойдет более круто. В известных пределах будут наблюдаться явления, изображенные на рис.4.10,б. При постоянной производительности увеличится создаваемое машиной давление и возрастет потребляемая мощность.

Если, однако, отключить слишком большую. часть сети и заглушить ее, то может оказаться, что весьма крутая характеристика сети не пересечется с характеристикой машины. Это показывает, что объемный нагнетатель в режиме, определяемом задросселированной сетью, работать не может ни по условиям механической прочности машины, ни по условиям мощности, которая превышает расчетную мощность двигателя.

При подсосах и утечках сети (т.е. ее недостаточной герметичности) характеристика сети сместится вправо и пойдет более полого. Этот случай, очевидно, иллюстрирует рис.4.10,а. Подсосы или утечки будут сопровождаться (при неизменной производительности) уменьшением давления и снижением мощности машины.

В практике эксплуатации поршневых насосов резкое падение давления в сети иногда является показателем внезапно появившихся подсосов или утечек, т.е. аварии.

Изменение плотности перемещаемой среды, в частности, например, изменение плотности воздуха или газа, засасываемого поршневой машиной, не вызовет изменения ее производительности. Характеристика сети, однако, изменится пропорционально изменению объемного веса газа или жидкости на всасывающей стороне объемной машины.

При уменьшении объемного веса эта характеристика пойдет более полого (сместится вправо), что будет сопровождаться уменьшением развиваемого машиной давления и снижением мощности. При увеличении объемного веса будут наблюдаться обратные явления. Если считать, что изменение мощности в зависимости от давления характеризуется линией, близкой к прямой, то ориентировочно увеличение или уменьшение мощности можно считать пропорциональными начальному объемному весу жидкости или газа.

Л Е К Ц И Я № 5.

Совместная работа нагнетателей

План лекции:

5.1 Параллельная работа нагнетателей.

5.2 Последовательная работа нагнетателей.

5.3 Неустойчивая работа нагнетателей.

В ряде случаев практики возникает необходимость совместного включения гидравлических машин в сеть. Рассмотрим эти случаи.

1.Одна машина (насос или вентилятор) не может обеспечить необходимой производительности. Например, при вентиляции крупных объектов текстильной промышленности необходимые объемы воздуха составляют несколько сотен тысяч м3/ч, тогда как промышленность серийно не выпускает вентиляторы такой производительности . Объемы перегретой воды, подаваемой в теплофикационную сеть современных ТЭЦ, также значительно превышают производительность серийно выпускаемых насосов.

2. Одна машина (насос или вентилятор) не может развить необходимого давления или условия установки одной машины в сети не позволяют обеспечить необходимого распределения давлений в определенных участках сети. Например, в котельных установках не удается обойтись одним вентилятором (дутьевым или дымососом) из-за того, что в топке возникают либо чрезмерное разрежение (если исключить дутьевой вентилятор), либо весьма высокое давление (если не ставить дымососа).

3. Условия работы группы установок таковы, что они должны быть объединены в одну общую систему. Например, при вентиляции объектов, на которых выполняются работы с радиоактивными и высокотоксичными продуктами, весь удаляемый объем воздуха должен выбрасываться в атмосферу через общую высокую трубу.

При устройстве общего воздухозабора для группы вентиляционных систем вентиляторы оказываются соединенными общей сетью.

4. При необходимости создания резерва для обеспечения бесперебойной работы установки. При этом приходится дублировать оборудование, т.е. на каждую установку ставить два насоса или вентилятора. Однако такое решение неэкономично. Более рационально к двум-трем действующим машинам иметь одну резервную, которая включается при выходе из строя любой из машин.

При совместной работе машин могут встретиться два основных случая: 1) работа машин при их параллельном соединении и 2) работа машин при их последовательном соединении. При этом совместно работающие машины могут быть одинаковыми (с одинаковыми характеристиками) и работать в одинаковом режиме или же могут иметь разные характеристики.

Для каждого случая необходимо изучить способ построения характеристики совместно работающих машин, а также учитывать особенности совместной работы машин в общей сети.

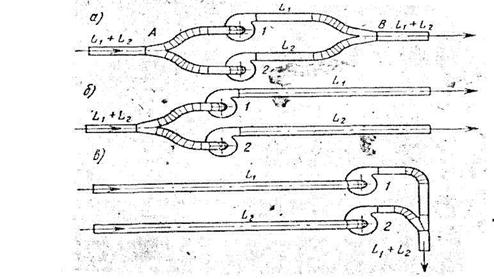

Параллельная работа машин. Включение машин в сеть параллельно соответствует случаю, изображенному на рис.5.1,а.
