Молниезащита зданий и сооружений

Требования безопасности к ПТ оборудованию

Основные причины аварий грузоподъемных кранов

Грузоподъемные краны относятся к оборудованию повышенной опасности. Наиболее распространенными причинами аварий при эксплуатации грузоподъемных кранов являются:

– подъем груза с превышением грузоподъемности;

– неправильная обвязка и строповка груза;

– применение неисправных стропов и вспомогательных приспособлений;

– неправильная установка кранов, подкрановых путей;

– дефекты металлоконструкций, тормозных устройств, концевых выключателей, износ канатов;

– работа кранов под линией электропередач;

– допуск к работе без обучения;

– отсутствие или неудовлетворительное состояние СИЗ, спецодежды.

С целью обеспечение безопасности ПТ оборудование проектируется и эксплуатируется в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъемных кранов», «Правилами устройства и безопасной эксплуатации лифтов» и др., а также стандартами ГОСТ 12.3.002-80, ГОСТ 12.3.009-80.

Существующая нормативно-техническая документация предусматривает обеспечение следующих требований:

– надежности конструкции (выбор соответствующих запасом прочности материалов, защита от коррозии, от других воздействий и пр.);

– обязательного применения предохранительных устройств (ограничители массы поднимаемого груза, ограничители высоты подъёма, концевые выключатели, ловители, тормоза, аварийные выключатели, ограничители скорости и пр.);

– регистрации наиболее опасного оборудования в органах Ростехнадзора и его периодического технического освидетельствования.

Молния представляет собой интенсивный разряд атмосферного электричества, воздействие которого на наземные объекты может проявляться в виде:

– прямого удара, вызывая разрушения;

– взрыва, пожара;

– электромагнитной и электростатической индукции;

– заносов высоких потенциалов на металлические конструкции, сопровождающихся мощным электрическим разрядом. Защита зданий и сооружений от прямых ударов молнии осуществляется с помощью молниеотводов различных систем. Молниеотвод состоит из приемника, токоотвода, соединяющего молниеприемник с заземлителем, и заземлителя, через который ток молнии стекает в землю.

Защитное действие молниеотвода основано на свойстве молнии поражать наиболее высокие и хорошо заземленные металлические сооружения. Низкие здания не поражаются молнией, если они входят в зону защиты молниеотвода.

Для зданий и сооружений, не связанных с производством и хранением взрывчатых веществ, а также для линий электропередач и контактных сетей проектирование и изготовление молниезащиты выполняется согласно «Инструкции по устройству молниезащиты зданий и сооружений» РД 34.21.122-87.

Молниезащита подразделяется на три категории (I, II, III) в зависимости от назначения здания, среднегодовой продолжительности гроз, от прогноза на поражение здания.

По типу молниеприемников молниеотводы делятся на стержневые и тросовые.

По количеству совместно действующих молниеотводов – на одиночные, двойные и многократные.

Стержневые молниеотводы изготовляются в виде стержней (матч), тросовые – в виде горизонтальных тросов (проводов), возвышающихся над защищаемым сооружением и закрепленных на опорах, по которым прокладывают токоотводы.

Выбор той или иной системы молниеотвода определяется условиями, обеспечивающими достаточную защиту сооружения и экономию средств, конструктивными и архитектурными особенностями защищаемого здания.

Для расчета зоны защиты любого молниеотвода делаются определенные геометрические построения в удобном масштабе.

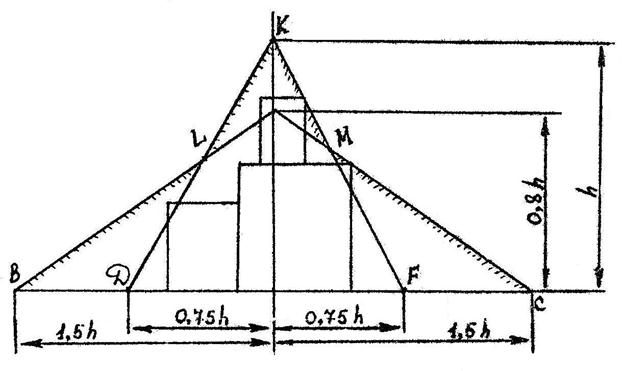

Схема построения зоны защиты стержневого одиночного молниеотвода высотой до 60 м приведена на рис. 11.1.

Рис. 11.1. Схема построения зоны защиты стержневого одиночного

молниеотвода высотой до 60 м

На зону защиты BLKMC наносят контуры защищаемого здания в том же масштабе. Если все элементы здания находятся в объёме контура с ломаной образующей BLK(KMC), то молниеотвод спроектирован правильно. В зону защиты рассматриваемого объекта могут попадать и прилегающие здания и сооружения.
