Заполнения

Журнал контроля доз индивидуального облучения и правила его

Дата	Ф. И. О.	Время нахождения в зоне, мин.	Полученная доза, мЗв	Подпись ответственного лица

Дата – дата работы в зоне радиационного заражения.

Ф.И.О. – фамилия, имя и отчество работника, работающего в зоне радиационного заражения.

Время нахождения в р/а зоне - продолжительность нахождения в зоне радиационного заражения (мин).

Полученная доза – эквивалентная доза полученная за время работы в зоне радиационного заражения (мЗв).

Подпись ответственного лица – подпись лица, ответственного за проведение индивидуального дозиметрического контроля (инженер ХРБ, старший инструктор ХРБ).

Журнал находится на машине боевого расчета, выезжающей для проведения работ в зоне радиационного заражения. Журнал заполняется лицом ответственный за проведение индивидуального дозиметрического контроля, по окончании работ в зоне радиационного заражения.

Таблица 9.2

Общая характеристика типовых режимов

радиационной защиты населения

Номер типового режима радиационной защиты	Категория населения, для которой предназначен режим	Значения коэффициентов ослабления мощности дозы облучения (Косл i)
Зданий и помещений	Защитных сооружений
№1	Для неработающего населения		40-50
№2		40-50
№3		200-400
№4	Для рабочих и служащих объектов экономики, продолжающих работу в условиях радиоактивного заражения		20-50
№5		50-100
№6		100-200
№7		1000 и более
№8	Для личного состава сил ГО, рабочих и служащих	Принимается исходя из конкретных условий работы людей в зонах радиоактивного заражения

Рис. 9.5. Классификация основных способов дегазации

3 – 5 км 3 – 5 км

Рис. 9.6. Принципиальная схема РСО

1 АРС

1 ТМС

1 ДКВ

1 ДК-4

2 АРС

7 КРП

4 ДДА

Рис. 9.7. Принципиальная схема ПуСО:

1 – площадки обработки вооружения и техники; 2 – площадки обработки СИЗ; 3 – площадки стрелкового оружия; 4 – площадка санитарной обработки; 5 – площадка замены зараженного обмундирования; 6 – дегазационный пункт; 7 – контрольно-распределительный пост; 8 – командно-наблюдательный пункт.

6

8

6

- «Грязная зона - «Чистая зона - дозиметрист

Рис.9.8. Принципиальная схема СОТ, развернутая на базе помещения мойки и уборки автомобилей, при двух параллельных линиях:

1 – рабочий стол; 2- стол для деталей; 3 – ларь для обтирочных материалов; 4- емкость для приготовления растворов; 5 – установка для мойки шланговая; 6 – водонепроницаемая штора; 7 – экран; 8- перегородка; 9 пост дозконтроля

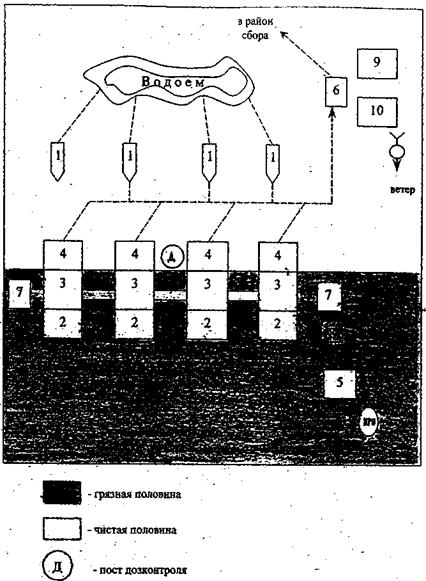

Рис. 9.9. Схема развертывания площадки санитарной обработки

командой обеззараживания вблизи водоема:

1 - поливомоечные машины; 2 - раздевальное отделение; 3 - обмывочное

отделение; 4 - одевальное отделение; 5 - место приема ценностей и документов; 6 - место выдачи ценностей и документов; 8 – водоотводная канава; 9 – склад чистой одежды; 10 – дежурный врач

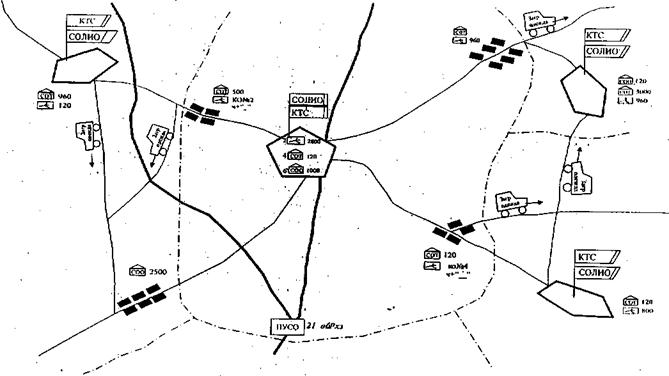

Рис. 9.10. Планирование полной специальной обработки при ведении АСДНР в категорированном городе (схема)
