Спринклерные и дренчерные установки внутреннего пожаротушения

Выводы

Таким образом, сравнение данных по тушению крупных пожаров в различных группах городов по­казывает, что численность и оснащенность гарни­зона пожарной охраны, определяемые масштабом города, оказывает влияние на результаты тушения крупных пожаров. Эффективность тушения крупных пожаров в большинстве случаев ниже в горо­дах с меньшей численностью населения. Этому есть ряд объяснений. Во-первых, в малых городах, где число пожарных частей невелико, пожары лик­видируются при недостатке сил и средств (удельная площадь пожара, приходящаяся на одно отделение, повышается от крупнейших городов к малым горо­дам). Во-вторых, прибытие дополнительных сил и средств из соседних гарнизонов происходит в до­статочно длительные сроки (скорость сосредоточе­ния увеличивается, а продолжительность тушения снижается от малых городов к крупнейшим горо­дам). И, в-третьих, крупные пожары в малых, сред­них, больших и даже крупных городах—редкое со­бытие. Так, при принятых ограничениях в выборке пожаров за исследуемый период в г. Москве прои­зошло 53 пожара, в г. Томске (крупный город) — 5 пожаров, в г. Сыктывкаре (большой город) — 5 пожаров, в г. Ноябрьске (средний город) — 8 по­жаров, в г. Беломорске (малый город) — 3 пожара (здесь приведены максимальные числа пожаров по выборкам групп городов). Опыта тушения крупных пожаров в этих группах городов недостаточно. Вследствие этого, психологически личный состав этих гарнизонов зачастую не готов к тушению крупных пожаров, что может оказывать влияние на эффективность выполнения боевых задач.

РИС.9.4. Распределение числа случаев пожаров, при тушении I которых использовалась ГДЗС, по группам городов	РИС.9.5. Распределение числа случаев пожаров, при тушении которых для доставки воды использовали подвоз, по груп­пам городов
РИС.9.6. Распределение числа случаев пожаров, при тушении которых для доставки воды использовали перекачку, по группам городов

Спринклерные установки включаются автоматически при повышении температуры среды внутри помещения до заданного предела. Датчиком является спринклер, снабженный легко­плавким-замком, который расплавляется при повышении температуры и открывает отверстие в трубопроводе с водой над очагом пожара. Спринклерная установка состоит из системы магистраль­ных, питательных и распределительных трубопроводов. Спринклерные оросители установлены на распределительных трубопро­водах. На магистральном трубопроводе устанавливается контрольно-сигнальное устройство. В зависимости от температуры в за­щищенном помещении спринклерные системы могут быть водя­ными (если температура в помещении в течение всего года не ниже 4°С), воздушными (для отапливаемых помещений, в кото­рых не гарантируется температура 4°С и выше на протяжении че­тырех наиболее холодных месяцев года), воздушно-водяные (для неотапливаемых помещений, в которых температура выше 4°С поддерживается в течение 8 месяцев). В отличие от водяной, со­стоящей из постоянно заполненных водой всех трубопроводов, воздушная спринклерная система заполнена водой только до кон­трольно-сигнального устройства. Распределительные трубопроводы, расположенные выше этого устройства, заполняются воздухом, нагнетаемым компрессором. При возникновении пожара воздух выходит наружу через открывающиеся оросители, после чего вода заполняет систему и поступает через оросители на очаг пожара. Воздушно-водяная система является комбинацией водяной и воздушной систем. В холодное время ее заполняют воздухом.

Устройство широко применяемого спринклера типа ОВС показано на рис.9.7 а. После того, как расплавится плавкий за­мок, ослабляются и раздвигаются рычаги и открывается клапан. В зависимости от максимально допустимой температуры в помещений при нормальных условиях эксплуатации оборудования и с учетом разброса по температуре расплавления замка спринклеры изготовляют на следующие температуры срабатывания: 72, 93,,141, 182°С.

Дренчерные установки близки по устройству к сплинклерным и отличаются от последних тем, что оросители на распреде­лительных трубопроводах (дренчеры) не имеют легкоплавкого замка и отверстия постоянно открыты (рис.9.7 б). Включение дренчерной системы в действие производится вручную или авто­матически по сигналу автоматического извещателя о пожаре с помощью контрольно-пускового узла, размещаемого на маги стральном трубопроводе. В отличие от спринклерной установки, в которой срабатывают оросители лишь над очагом пожара при включении дренчерной установки орошается вся площадь поме­щения. Эти установки Предназначены для защиты помещений; в которых возможно очень быстрое распространение пожара (например, с наличием больших количеств ЛВЖ).

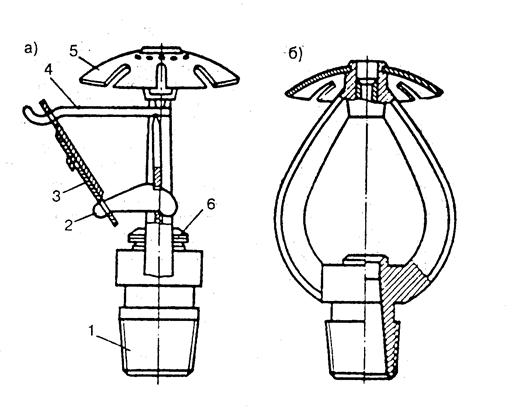

РИС.9.6 Оросители спринклерный ОВС (а) и дренчерный ОВД (б)

1 - насадок; 2, 4 - рычаги; 3 - легкоплавкий замок; 5 - розетка; 6-клапан.

Обычно в спринклерных и дренчерных системах используют воду, но они могут применяться и для подачи воздушно-механи­ческой пены. В этом,случае их называют пенными установками пожаротушения. Для создания пены эти установки оборудуют ав­томатическими дозаторами, с помощью которых в поток воды до­бавляется раствор пенообразователя, а также специальными оро­сителями-генераторами пены (ОПС - спринклерные, ОПД-дренчерные).
