Механические свойства при статических испытаниях

К статическим относятся испытания на растяжение, сжатие, кручение и изгиб.

Кривая 1 (рис. 8) характеризует поведение (деформацию) металла под действием напряжений, величина которых является условной, ее вычисляют делением нагрузки Р в данный момент времени на первоначальную площадь поперечного сечения образца (F₀).

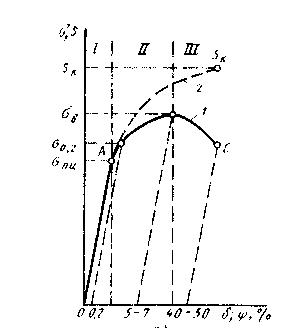

Рис. 8. Диаграмма растяжения металлов

Кривая 2 описывает поведение (деформацию) металла под действием напряжений S, величина которых является истинной, ее вычисляют делением нагрузки Р в данный момент времени на площадь поперечного сечения образца в этот же момент.

Напряжение, соответствующее точке А, называют пределом пропорциональности (σ_п.ц). Обычно определяют условный предел пропорциональности, т.е. напряжение, при котором отступление от линейной зависимости между напряжениями и деформациями достигает такой величины, что тангенс угла наклона, образованного касательной к кривой деформации с осью напряжений, увеличивается на 50% от своего значения на линейном (упругом) участке.

Предел упругости определяется как напряжение, при котором остаточная деформация достигает 0, 05% (или еще меньше) от первоначальной длины образца.

Напряжение, вызывающее остаточную деформацию, равную 0, 2 %, называют условным пределом текучести (δ_{0, 2}).

Кроме того, при испытании на растяжение определяют характеристики пластичности. К ним относятся: относительное удлинение и относительное сужение: δ =(l_k-l₀)*100%/l₀; ψ =(F₀-F_k)*100%/F₀, где l₀ и l_k - длина образца до и после разрушения;

F₀ и F_k - площадь поперечного сечения образца до и после разрушения соответственно.

Определение показателей прочности металла σ_в, σ_т.

Вязкость разрушения (трещиностойкость)К_1С.

Определение твердости HB, HR, HV и микротвердости металлов. Методы, обозначения.

Механические свойства, определяемые при динамических испытаниях: KCV, RCU, KCT.

Порог хладноломкости t₅₀.

Механические свойства при циклических испытаниях: σ_R, σ_-1.

Тема № 4
