Порождение и распознавание цепочек

Конечный автомат (автомат Мили) S=< Va, Q, Vb, q0, F, G>, где

Va={a1,a2,…am}, m³1 – входной алфавит автомата,

Vb= {b1, b2, …, bn}, n³1 – выходной алфавит автомата,

Q= {q0,q1,…qk}, k³0 – внутренний алфавит (алфавит состояний),

q0ÎQ – начальное состояние автомата,

F - функция переходов; F: Q´ Va ®Q,

G - функция выходов, G: Q´ Va ® Vb.

Автомат однозначно задает отображение Va* ® Vb* (входной цепочки в выходную).

Пример автомата:

Пусть Va = Vb= {a, b}, Q = {A, B}, q0=A. Функции переходов и выходов могут быть заданы в функциональной форме:

F(A, a) = A G(A, a) = a
F(A, b) = B G(A, b) = a
F(B, a) = A G(B, a) = b
F(B, b) = B G(B, b) = b

Либо в виде объединенной таблицы входов-выходов, в которой по столбцам указаны исходные состояния, во строкам – входы, в соответствующей ячейке через запятую указываются состояние, в которое переходит автомат и соответствующий выходной сигнал.

  A B
a A, a A, b
b B, a B, b

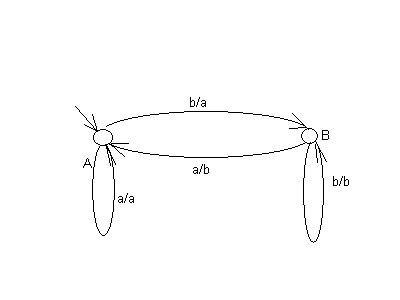

Диаграмма (граф переходов автомата), представляющая этот автомат, изображена на рис. 3.

Рис. 3

Диаграмма автомата похожа на диаграмму грамматики. Отличие состоит в том, что есть некоторый выход, не выделены конечные состояния.

Если убрать выходы и ввести конечные состояния, то получится автомат, который не преобразует, а либо распознает, либо порождает цепочки – лингвистический автомат.

Лингвистический автомат – это SL= <Q, VT, q0, F, K>,

где Q = {q0,q1,…qk}, k³0 – множество состояний автомата (внутренний алфавит),

VT ={a1,a2,…am}, m³1– множество терминальных символов (внешний алфавит) автомата,

q0 – начальное состояние автомата, q0 ÎQ,

F: Q´ VT®Q функция переходов,

KÍ Q – множество конечных(заключительных) состояний.

Рассмотрим автомат как распознающий, тогда ему соответствует следующая абстрактная модель:

Входная лента, на которой расположена анализируемая цепочка, считывающая(входная) головка и устройство управления.

На каждом шаге обозревается ровно один символ. Пара (q,a), где a - обозреваемый символ, а q - состояние автомата, называется ситуацией автомата. Если автомат находится в ситуации (qi,aj) и F(qi, aj)=qk, то считывающая головка перемещается на один символ вправо, автомат переходит в состояние qk. Получаемая ситуация (qi,aj+1) (обозревается следующий символ на ленте. Если же F(qi, aj) не определена, то входная цепочка не допускается автоматом.

Если в результате прочтения входной цепочки автомат окажется в заключительном состоянии, то говорим, что автомат допустил цепочку.

Более строго:

В начале работы автомат находится в состоянии q0, на входе – цепочка a1, a2,…,an, обозревается самый левый символ цепочки ситуация (q0, a1), затем переход в некоторую ситуацию (qi, a1),…, (qj, an), и, наконец, в ситуацию (qs, l) &qsÎK. Назовём конфигурацией автомата пару H=(q, x), где q текущее состояние автомата; x остаток входной цепочки, самый левый символ которой обозревается входной го­ловкой. Конфигурация, очевидно, определяет и ситуацию. Говорят, что конфигурация (p, x1) получена из конфигурации (q, x) за один такт (обозначается(q, x) ├ (p, x1)), если x= a x1 и F (q, a)= p.

. Если H0, H1,…, Hn (n ³1) - последовательность конфигураций, таких, что Hi ├ Hi+1 , i Î{1,…,n}, то, как и раньше, будем использовать обозначения H0 +Hn или H0 ├ * Hn если справедливо H0 +Hn Ú H0=Hn.

Пусть x — анализируемая цепочка. Начальная конфигу­рация имеет вид (q0, x) заключительная – (qs, l), qs ÎF.Говорят, что автомат A допустил цепочку x, если (q0, x) ├ * (q, l) и q ÎF (Использование отношения ├ * позволяет включить в множество допускаемых цепочек и пустую цепочку l, если q0ÎF.

Языком L(A), допускаемым конечным автоматом A, называется множество допускаемых им цепочек

L(A) = { x / (q0, x)* (q, l) & q ÎK}.

Диаграмма лингвистического автомата отличается от диаграммы автомата Мили выделением конечных состояний и отсутствием выходов.

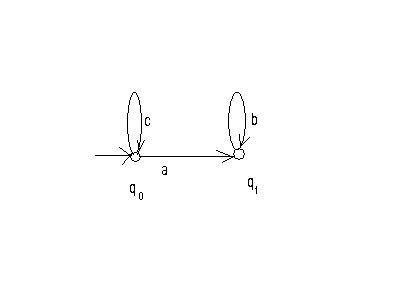

Например, для лингвистического автомата SA= <Q, {a, b, c}, q0, F, {q1}>, функция переходов которого

F(q0,c)=q0,

F(q0,a)=q1,

F(q1, b)= q1,

диаграмма представлена на рис. 4.

Рис.4

Язык, распознаваемый этим автоматом L(SA)= {cn a bm, n,m³0}.

Цепочка не распознается автоматом, если или нет перехода по читаемому символу, или в результате прочтения цепочки состояние, в которое перешел автомат - не конечное.

Процесс допускания цепочки соответствует движению по графу. Цепочка допущена, если существует путь из начальной вершины в заключительную, при котором последовательно выписанные метки проходимых дуг составляют анализируемую цепочку.

Граф автомата в силу тождественности его структуры с диаграммой грамматик всегда может рассматриваться как диаграмма некоторой грамматики, роль нетерминальных символов в которой будут играть метки состояний автомата. Нетрудно видеть, что грамматика, полученная по графу переходов автомата, при интерпретации последнего как ее диаграммы будет порождать тот же самый язык, который допускается автоматом. В обоих случаях язык однозначно определяется множеством путей из начальной вершины в заключительные, а множество путей совпадает, так как граф один и тот же. Таким образом, по любому конечному автомату может быть построена эквивалентная А-грамматика и, следовательно, абстрактно взятый ориентированный граф с помеченными вершинами и дугами, в котором выделена начальная и множество заключительных вершин и удовлетворяются требования однозначности отображения F, может рассматриваться и как диаграмма грамматики и как граф переходов автомата - все дело в интерпретации.

По диаграмме автомата всегда легко построить эквивалентную грамматику (автомат по грамматике строить сложнее, так как в грамматике одному символу входного алфавита может соответствовать более одного перехода см., например, рис. 2.

Правила грамматики по диаграмме автомата строится следующим образом:

Каждому состоянию автомата сопоставляем нетерминал грамматики.

Каждому переходу, соответствующему из состояния P по терминалу a в состояние Q сопоставляется правило грамматики P®aQ.

Каждому конечному состоянию R сопоставляется правило R®l.

Начальному состоянию автомата сопоставляется начальный символ грамматики.

Например, автомату, диаграмма которого представлена на рис.4, соответствует грамматика G10 с правилами

S® cS ½a A

A® b A½l

где состоянию q0 сопоставлен нетерминал S, а состоянию q1 - нетерминал A.

Таким образом, состояния конечного автомата однозначно отображаются в нетерминалы грамматики.

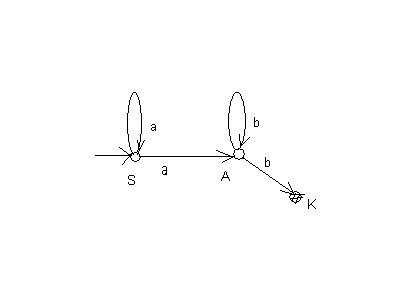

Однако, если мы рассмотрим грамматику G11 c правилами

S® a S ½a A

A® b A½b K

K®l,

диаграмма которой представлена на рис. 5

Рис.5

Однозначность нарушается неоднозначностью переходов, допускаемых в грамматиках.
