Посадки с натягом

Для образования натяга диаметр вала до сборки обязательно диаметр вала больше диаметра отверстия. В собранном состоянии диаметры обоих деталей выравниваются.

Наибольшим натягом называют N. Посадки с натягом характеризуются:

N_max – максимальный натяг, который посадка может обеспечить;

N_min – минимальный натяг.

N_max = d_max – D_min = es – EI; N_min = d_min – D_max = ei – ES.

Пример 3: дано соединение отверстие Æ8^+0,015, вал Æ8^+0,028_+0,019

N_max = es – EI =28-0=28 мкм; N_min = ei – ES=19-15=4 мкм

Переходные посадки

Основной особенностью переходных посадок является то, что в соединениях детали, относящихся к одним и тем же партиям, могут получаться, как зазоры, так и натяги. Они характеризуются наибольшими зазорами и наибольшими натягами.

S_max = D_max - d_min =ES – ei; N_max = d _max - D_max =es – EI

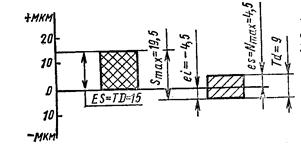

Пример 3: дано соединение отверстие Æ8^+0,015, вал Æ8±0,0045

N_max = d _max - D_max =es – EI= 4,5-0=4,5

S_max = D_max - d_min =ES – ei=15-(-4,5)=19,5

Допуск к посадке равен сумме допусков отверстия и вала – ТП = ТD + Td.
