Кольцевая топология

Каждая рабочая станция сети имеет свой адрес. Когда одна из станций получает запрос от другого узла, то она отправляет информацию в сеть, указав адрес получателя. Информация циркулирует в сети по кругу, пока не дойдет до адресата. Время между отправкой и получением сообщения увеличивается пропорционально числу узлов сети.

Кольцевая топология может быть очень эффективной, так как сообщения для различных узлов могут отправляться по кольцу друг за другом через малые промежутки времени. Также очень просто можно послать запрос сразу на все станции сети.

Прокладка кабелей может быть сложной и дорогостоящей в том случае, если физическое (территориальное) расположение узлов далеко от формы кольца, например, если рабочие станции расположе­ны в одну линию.

Другая проблема, с которой приходится сталкиваться в сетях кольцевой топологии, заключается в том, что при выходе из строя хотя бы одной из станций останавливается работа всей сети. Это связано с тем, что каждый узел активно участвует в обмене информацией между всеми рабочими станциями.

С этой особенностью связана и необходимость кратковременного отключения сети для присоединения нового узла, так как во время его установки кольцо должно быть разомкнуто.

Данная проблема устраняется путем организации двойного кольца, когда дополнительные линии связи и переключающие устройства позволяют менять конфигурацию ЛВС.

Ограничения на протяженность сети такого типа определяются расстоянием между двумя соседними станциями.

Отдельным видом кольцевой топологии является логическая кольцевая сеть. Физически она представляет собой кольцевое соединение подсетей, построенных по топологии типа «звезда». Отдельные «звезды» подключаются с помощью специальных коммутаторов. В зависимости от числа рабочих станций и длины проложенного между ними кабеля коммутаторы могут быть пассивными (разветвители) или активными, в состав которых входит усилитель.

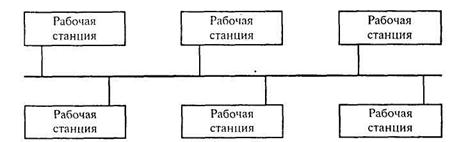

Третий вид топологической структуры сети — шинная топология.

При шинной топологии все узлы сети подключены к единому ин­формационному каналу — шине, по которому передаются данные от всех подключенных рабочих станций. При этом каждый узел сети может непосредственно вступать в контакт с любой другой рабочей станцией.
