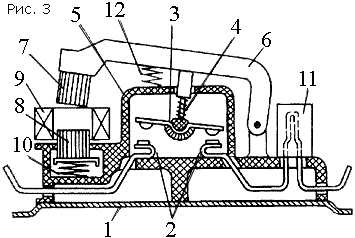

Рис. 3 Конструктивная схема пускателя ПАЕ 311
1 - металлическое основание;
2, 3 - неподвижные и подвижные мостиковые контакты;
4 - контактная пружина;
5 - закрытая дугогасительная камера;
6 - траверса;
7 - якорь электромагнита;
|
8 - катушка электромагнита;
9 - магнитопровод электромагнита;
10 - амортизирующие пружины;
11 - тепловое реле;
12 - отключающая пружина.
|
 |
 |
 |
