Лекция № 13.
Дискретная модуляция является частным случаем модуляции гармонической несущей, когда модулирующий сигнал
дискретный. Таким дискретным модулирующим сигналом обычно является первичный сигнал, отображающий символы кодовых комбинаций дискретных сообщений. Дискретную модуляцию называют еще манипуляцией.
Управляя с помощью первичного сигнала параметрами гармонической несущей, можно получить следующие виды манипуляций:
- амплитудная манипуляция (АМн);
- частотная манипуляция (ЧМн);
- фазовая манипуляция (ФМн).
При двоичном коде первичный сигнал принимает два значения
и
, которые соответствуют символам вторичного алфавита 1 и 0. Модулированный сигнал при этом также будет принимать два значения
и
.

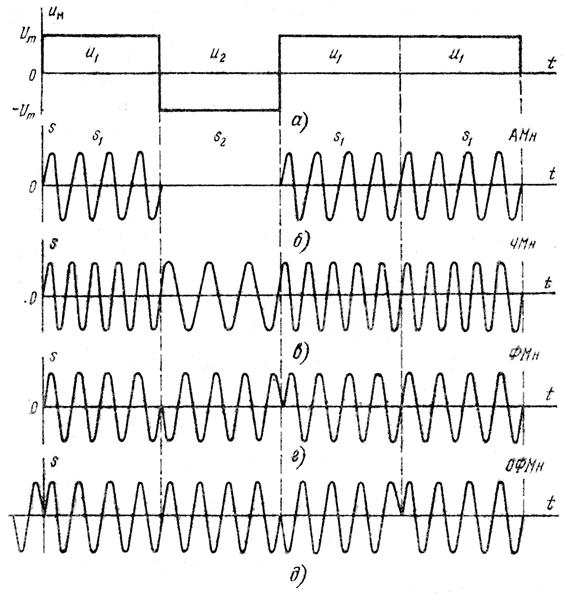

Временные диаграммы сигналов при дискретной модуляции.
При АМн первичному сигналу
соответствует передача несущего колебания в течении
(посылка), сигналу
– отсутствие колебания (пауза). При ЧМн несущее колебание с частотой
соответствует сигналу , а колебание с частотой
– сигналу . Обычно разность частот
выбирают таким, чтобы спектры сигналов
и мало перекрывались. При ФМн девиация фазы
выбрана равной
, так как при этом обеспечивается наибольшее различие между сигналами и , которые являются противоположными. В связи с этим при ФМн фаза несущей меняется на 1800 при каждом переходе от и и наоборот.
|
|
|
Также широко применяется относительная фазовая манипуляция (ОФМн). Фаза несущего колебания в ОФМН изменяется на 1800 при передаче символов 1 (сигнал
) и остается неизменной при передаче символов 0 (сигнал
).
Спектр манипулированных сигналов.
Сигналы и – отрезки гармонических колебаний, поэтому их спектры хотя и бесконечны, но все же сосредоточены возле частот несущих
,
,
. Для расчета характеристик канала связи, предназначенного для передачи манипулированных сигналов, обычно не требуется знания точной структуры спектра, достаточно определить ширину спектра.
Ширина спектра манипулированных сигналов.
| Вид манипуляции | АМн | ЧМн | ФМн | ОФМн |
| Ширина спектра, Гц. |
|
|
|
|
В таблице приведены следующие обозначения: В – скорость модуляции, Бод;
– девиация частоты, Гц.
