Детектирование сигналов импульсных и дискретных модуляций

Лекция № 18.

Одной из особенностей видов импульсной модуляции АИМ, ЧИМ, ШИМ и ФИМ является наличие в их спектре составляющих модулирующего сигнала , поэтому для их детектирования не требуется нелинейных элементов, необходимо выделить фильтром спектральные составляющие . Амплитудно – частотная характеристика фильтра должна приближаться к идеальной, и граничные частоты полосы пропускания фильтра устанавливаются равными минимальной и максимальной частотам спектра модулирующего сигнала. Для первичных сигналов , у которых (например, сигналы речевые и звукового вещания), для фильтрации применяется обычно ФНЧ. На выходе ФНЧ, подав на его вход импульсно – модулированный сигнал, получаем напряжение, пропорциональное модулирующему сигналу .

Если скважность импульсов большая , то составляющая частоты модуляции в спектре АИМ сигнала мала. В этом случае используется пиковый детектор, который позволяет получить больший уровень выходного сигнала, чем ФНЧ. Пиковым называется амплитудный детектор, выходное напряжение которого пропорционально амплитуде импульсов и сохраняется приблизительно постоянным на интервале периода следования импульсов .

В спектре сигналов ФИМ уровень составляющих частоты модуляции незначителен и, кроме того, он зависит от частоты модуляции, поэтому детектирование сигналов ФИМ фильтром нижних частот осуществляться не может. Сигналы ФИМ сначала преобразовываются в АИМ или ШИМ сигналы, которые затем детектируются ФНЧ.

Для повышения помехоустойчивости всех видов импульсной модуляции, за исключением АИМ, перед детектированием осуществляется регенерация – восстановление формы импульсов.

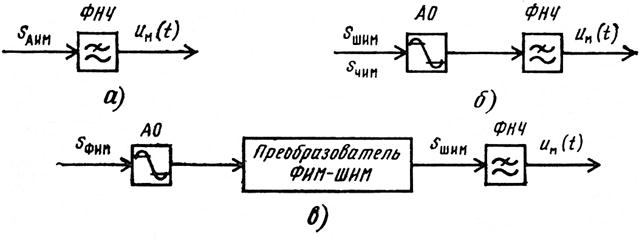

Детекторы импульсно – модулированных сигналов:

а) – АИМ; б) – ШИМ и ЧИМ; в) – ФИМ.

При детектировании дискретно – модулированных (манипулированных) сигналов нужно исходить из того, что этот вид модуляции является частным случаем аналоговых видов модуляции, поэтому для детектирования манипулированных сигналов могут быть использованы ранее рассмотренные детекторы.
