Применение пусковых отверстий

Задавка жидкости в пласт

Переключение работы подъемника с кольцевой системы на центральную

Переключение скважины с кольцевой системы на центральную только на период ее пуска уменьшает пусковое давление при однорядном подъемнике в 8,49/1,1335 = 7,5 раза (см. табл. 9.1). При двухрядном - такое переключение дает незначительный эффект и пусковое давление уменьшается всего лишь на 11 %. Поэтому при однорядном лифте переключение на центральную систему пуска может оказаться очень эффективным средством. После пуска скважины лифт переключается на кольцевую систему для нормальной ее эксплуатации.

Если скважина при репрессии хорошо поглощает жидкость, то закачкой газа и выдержкой скважины под давлением достаточно длительное время можно задавить жидкость в пласт. Уровень опустится, дойдет до башмака и скважина будет пущена. Длительность выдерживания скважины под максимальным давлением зависит от ее поглотительной способности. Чем она больше, тем время выдержки меньше. В принципе этот прием пуска пригоден при условии, что давление компрессора равно или превышает статическое давление у башмака, т. е. при условии Р к > h ₁ ρg.

На колонне лифтовых труб ниже статического уровня заблаговременно сверлятся так называемые пусковые отверстия. При закачке газа в межтрубное пространство опускающийся уровень жидкости обнажает первое отверстие, через которое газ поступает в НКТ, разгазирует в них жидкость до такой степени, что она начинает переливать. Это явление аналогично работе газлифтной скважины с башмаком, установленным на уровне первого отверстия. После перелива жидкости равенство давлений в межтрубном пространстве и в НКТ на уровне отверстия нарушается. Для восстановления равенства давлений уровень в межтрубном пространстве опускается на определенную величину, зависящую от давления компрессора и плотности ГЖС в НКТ. Если на этой глубине сделать новое отверстие, то после его обнажения через него пойдет газ в НКТ из затрубного пространства. Вследствие усиливающегося поступления газа в подъемник (работа двух отверстий) выброс жидкости увеличится, равенство давлений внутри НКТ на уровне второго отверстия и в межтрубном пространстве снова нарушится и для его восстановления уровень в межтрубном пространстве снова опустится на некоторую глубину, где должно находиться третье отверстие. Таким способом можно понизить уровень в межтрубном пространстве до башмака НКТ, после чего газлифт перейдет на нормальную работу через башмак. Однако при установившейся работе газлифта через эти пусковые отверстия, остающиеся все время открытыми, будет происходить дополнительная утечка газа, что приведет к повышенному удельному расходу нагнетаемого газа, а следовательно, к снижению к. п. д. подъемника по сравнению с его работой при поступлении газа только через башмак. Поэтому эти отверстия после перехода на нормальную работу необходимо закрыть. Для этого используют специальные устройства - пусковые клапаны.

Рассмотрим этот процесс подробнее. На рис. 9.6 показана схема скважины с пусковыми отверстиями. Газ нагнетается в межтрубное пространство, в котором компрессором поддерживается постоянное давление Р к. Приравнивая правую часть формулы для пускового давления (9.20) к давлению компрессора Р к, учитывая при этом противодавление на устье Р у и решая равенство относительно погружения под статический уровень x₁, соответствующего давлению Р к, получим [см. формулу (9.28)].

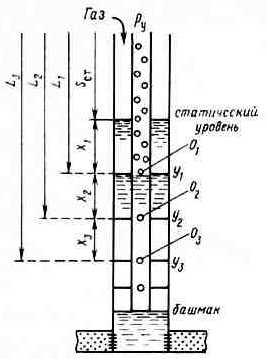

Рис. 9.6. Схема скважины с пусковыми отверстиями

откуда

(9.29)

Таким образом, первое отверстие делается на глубине от устья

, (9.30)

где S c - статический уровень жидкости в скважине.

После обнажения первого отверстия O ₁ и поступления через него газа происходит сначала вспенивание, потом подъем и выброс жидкости через устье. В результате давление в НКТ Р о₁ на уровне первого отверстия О ₁ уменьшится. Перепад давления у отверстия увеличится. Увеличится расход газа через отверстие и выброс жидкости. В конце концов процесс стабилизируется и давление Р о₁ достигнет минимума (рис. 9.7). Здесь а - начальный перепад давления в отверстии, Δ Р - изменение перепада давления в отверстии в результате разгазирования жидкости в НКТ и ее выброса. Но на уровень Y₁ по-прежнему действует давление Р к. Поэтому для восстановления нарушенного равновесия давления в НКТ и в межтрубном пространстве уровень Y₁ должен понизиться на величину x₂ (см. рис. 9.6), при которой выполняется равенство давлений

, (9.31)

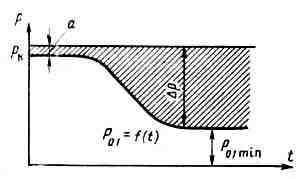

Рис. 9.7. Изменение давления внутри трубы на уровне отверстия в функции времени

откуда

На этой глубине должно быть сделано второе отверстие O₂

(9.32)

После оттеснения уровня жидкости ниже второго отверстия О₂ оно вступит в работу; через него пойдет газ, усилится выброс. В результате давления в НКТ Ро2 в точке О₂ понизится до (Рo2)min. Снова нарушится равновесие, для восстановления которого уровень в межтрубном пространстве понижается на xз, до положения Yз. Из условия равенства давлений аналогично предыдущему найдем положение отверстия Оз:

(9.33)

Соответственно глубина третьего отверстия Оз будет

и т. д. (9.34)

Отсюда видно, что с помощью пусковых отверстий, расположенных соответствующим образом по длине НКТ, можно оттеснить уровень жидкости в межтрубном пространстве до проектной глубины, т. е. до башмака НКТ, и осуществить пуск газлифтной скважины имеющимся давлением Р к. С увеличением глубины расстояния между отверстиями уменьшаются, так как х₁ > х₂ > х₃ > … > хi. Для гарантированного пуска число отверстий делается на 10 - 15 % больше расчетного, причем все они пропорционально смещаются вверх. Размер отверстий рассчитывается по предельному расходу газа (по подаче компрессора), при котором скорость его истечения в отверстии не превышает критических значений (скорости звука). Предельное давление в НКТ Рoimin рассчитывается по формулам работы подъемника на нулевой подаче или находится по специальным графикам. После перехода на нормальный режим работы через башмак отверстия, остающиеся открытыми, увеличивают удельный расход газа, поэтому этот метод снижения пускового давления практически не применяется. Здесь описаны принципиальные возможности пуска скважины с помощью пусковых отверстий и полная методика расчета не приводится, так как она достаточна сложна и содержит много таких деталей, как, например, особенности расчета размещения отверстий при начальном переливе и при вступлении в работу самого пласта.

Имеются и другие приемы преодоления трудностей пуска газлифтных скважин, как, например, предварительное понижение уровня жидкости в скважине путем поршневания или оттартывания желонкой.

В настоящее время для пуска газлифтных скважин используются более надежные и рациональные методы снижения пусковых давлений с помощью пусковых и рабочих клапанов.
