Для различных режимов

ЭКВИВАЛЕНТНЫЕ СХЕМЫ ДИОДОВ

Постоянное прямое напряжение

R_ст.пр R₀

R_ст.пр = r_p + r_n + r_p-n

При U_пр ≤ U_к

R_нл

R_ст.пр ≈ r_p-n = R_нл R_нл – велико

При U_пр > U_к

R₀ R_нл

R_ст.пр = r_p + r_n + R_нл = R₀ +R_нл

При U_пр > 3U_к; I_пр >> I₀

R₀

R_ст.пр ≈ r_p + r_n = R₀

^(мало)

При | U_обр| > U_к

R_обр

R_ст.обр – велико (R_нл) – R_обр

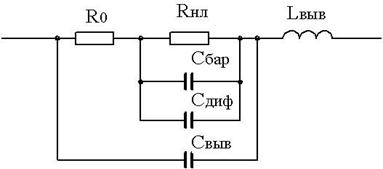

Обобщённая эквивалентная схема диода
