Основные параметры стабилитронов. 1. Uст.ном – номинальное напряжение стабилизации, соответствующее падению напряжения на стабилитроне при номинальном токе стабилизации (от

1. Uст.ном – номинальное напряжение стабилизации, соответствующее падению напряжения на стабилитроне при номинальном токе стабилизации (от нескольких В до нескольких десятков В);
2. Iст.min – минимально допустимый ток через стабилитрон при его пробое (от долей мА до десятков мА);
3. Iст.max – максимально допустимый ток через стабилитрон при его пробое, при котором исключается тепловой пробой;
4. rдиф – дифференциальное сопротивление, которое определяется при заданном значении тока на участке пробоя; , Iст=сonst (от долей Ом до тысячи Ом)
5. αст – температурный коэффициент напряжения стабилизации. Представляет собой отношение изменения напряжения стабилизации ∆Uст при изменении температуры окружающей среды на ∆T;(от 10-5 до 10-3 1/°С); αст может быть как > 0, так и < 0;
6. Рmax – максимальная мощность на стабилитроне, при которой не возникает необратимых процессов в стабилитроне;
7. tкорп°C – максимально допустимая температура корпуса.

Каждый параметрический стабилизатор может быть оценён абсолютным коэффициентом стабильности Кст.абс:

При фиксированной температуре

∆Uвых = f(∆Iст)

Для повышения коэффициента стабилизации Кст очевидно, что необходимо уменьшать ∆Iст.

Это может быть достигнуто при каскадном включении параметрических стабилизаторов

Условие работы схемы:

Uвх > UстД1 > UстД2 > … > UстДn

На практике используют не более 2х – 3х каскадов.

Эффективность каскадного стабилизатора может быть оценена относительным коэффициентом стабилизации Кст.отн:

Для повышения напряжения стабилизации в ряде случаев применяется последовательное включение стабилитронов:

При этом:

Параллельное включение стабилитронов (даже одного типа – на одно напряжение стабилизации) недопустимо.

Для уменьшения температурного коэффициента напряжения стабилизации применяются различные схемные решения:

Если прД1| ≈ | αстД2|, а знаки различны, прД1< 0; αстД2 > 0) то

- практически не зависит от температуры.

Если Д1 и Д2 объединить в один корпус, то получится термокомпенсированный стабилитрон, который называется прецизионным. В таких стабилитронах нормируется временная нестабильность напряжения стабилизации и время выхода на режим, при котором обеспечивается заданная временная нестабильность (десятки минут).

При необходимости стабилизации двухполярных напряжений стабилитроны могут быть включены последовательно-встречно:

Если при этом необходима термокомпенсация, то она может быть выполнена по следующей схеме:

Кроме того промышленностью выпускаются двуханодные стабилитроны.

УГО

В ряде случаев, для получения малых значений стабилизированных напряжений используется специальный прибор – стабистор.

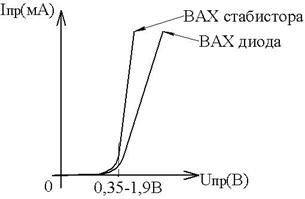

Такие приборы используются на прямой ветви ВАХ

Д – стабистор

В отличии от стабилитронов в стабисторах используется специальная форма прямой ветви ВАХ. Диапазон напряжений стабилизации стабисторов от 0,35 до 1,9В.
