| 1. | Cном | – номинальная (общая) ёмкость – ёмкость между выводами при номинальном (заданном) напряжении смещения (обычно Uсм=4В) (от десятков до сотен пФ); |
| 2. | Cmax | – максимальная ёмкость при заданном напряжении смещения; |
| 3. | Cmin | – минимальная ёмкость при заданном напряжении смещения; |
| 4. | Kc | – коэффициент перекрытия по ёмкости  ; |
| 5. | rп | – сопротивление потерь – суммарное активное сопротивление; |
| 6. | QB | – добротность – отношение реактивного сопротивления на заданной частоте переменного сигнала(Xc) к сопротивлению потерь:  (десятки – сотни единиц); |
| 7. | Umax | – максимальное допустимое мгновенное напряжение, обеспечивающее заданную надёжность; |
| 8. | TKE | – температурный коэффициент ёмкости  (2*10-2 ÷ 6*10-4 1/К). |

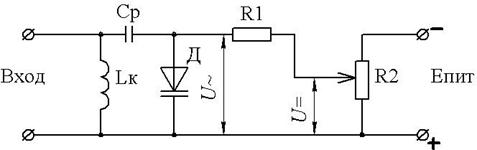

Основное применение варикапов – электронная настройка колебательных контуров.
Ср – разделительный конденсатор. Исключает шунтирование Сд по постоянному току.
R1 – большой номинал, исключающий уменьшение добротности.
Существенный недостаток – напряжение ВЧ влияет на варикап, изменяя его ёмкость, что ведет к расстройке контура.
Здесь уменьшена расстройка контура
