Тени в перспективе

Для лучшей наглядности, перспективные изображения, как и другие виды проекций, сопровождаются построением теней при естественном освещении (лучи параллельны). При построении теней в интерьере используется факельное освещение (лучи не параллельны, исходящие из одной точки). Необходимо отметить, что большинство закономерностей, наблюдаемые при построении теней в ортогональных и аксонометрических проекциях, сохраняются в перспективе, с одним отличием – параллельные линии имеют точки схода.

При построении теней в перспективе могут быть выбраны следующие положения солнца:

а) солнце сбоку слева или справа;

б) солнце сзади слева или справа;

в) солнце спереди слева или справа.

Рассмотрим каждый из случаев.

а) С олнце сбоку слева (рисунок 2.9). В этом случае лучи параллельны картине и точек схода не имеют. Задаются лучом l и его горизонтальной проекцией l₁. Тени строятся аналогично теням в аксонометрии.

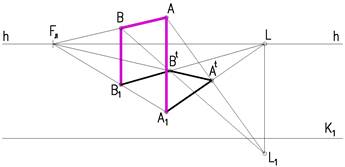

б) Солнце сзади слева (рисунок 2.10). В этом случае солнце находится за зрителем слева. Поэтому точка схода горизонтальных проекций лучей будет находиться справа на линии горизонта L₁, а точка схода лучей L ниже горизонта на одной вертикали с L₁, выбирается произвольно.

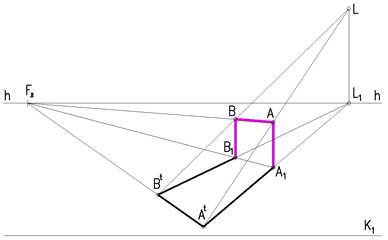

в) Солнце спереди справа (рисунок 2.11). В этом случае солнце находится перед зрителем справа. Точки схода лучей L находятся справа выше горизонта на одной вертикальной линии с L₁ – точкой схода горизонтальных проекций лучей.
