Построение перспективы окружности (способ 14 точек)

Лекция № 4.

1. Построение перспективы окружности (способ 14 точек).

2. Построение перспективы соосных окружностей.

3. Деление окружности в перспективе на равные части.

4. Построение перспективы поверхностей вращения.

Эллипс в перспективе будет выглядеть более правильным, если главный луч проходит через центр окружности. Перспективу построим в масштабе 2:1. Т.к. сторона квадрата параллельна картине, то для построения перспективы квадрата используются точки P и D.

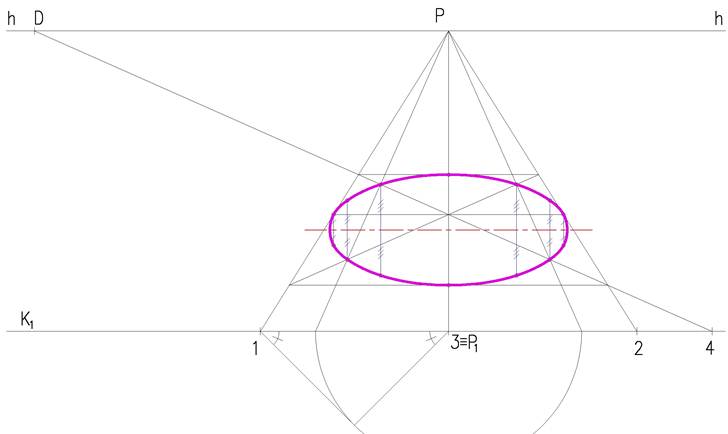

Сначала строим перспективу окружности уже известным способом по 8 точкам (рис. 2).

Далее определяем положение геометрической оси эллипса, разделив малую ось пополам. Затем строим точки симметричные относительно этой оси. Полученные точки соединяем учитывая, большая ось эллипса будет на геометрической оси.
