Windows 95

Рис. 1. Архитектура ОС Windows 3.1

2. WINDOWS 95/98/ME

Windows 95 представляет собой замечательный пример эволюционного развития архитектуры Windows 3.1. Система имеет новый интерфейс, который можно легко настраивать и с помощью которого можно легко путешествовать по ресурсам системы. Эта ОС выполняет 16- и 32-х разрядные приложения, поддерживает технологию "plug-and-play" и содержит встроенные средства для сетевой работы. У многих обозревателей нет сомнений в том, что эта система улучшит жизнь многим миллионам пользователей персональных компьютеров.

Несмотря на все преимущества, Windows 95 - это по-прежнему вариация на тему Windows 3.1. Для большинства пользователей это означает, что заложенные в ней архитектурные анахронизмы могут приводить к неожиданному краху системы.

Однако для важных бизнес-приложений более предпочтительным является использование Windows NT, которая обеспечивает защиту данных и устойчивость к некорректной работе приложений.

Windows 95 обладает некоторыми уникальными возможностями. Вероятно, она обеспечивает наилучшую среди всех операционных систем поддержку мобильных пользователей, спектр ее коммуникационных средств чрезвычайно широк и гибок, она наконец предоставляет решение застарелой проблемы недостатка памяти для выполнения приложений. Именно для мобильных пользователей, работающих на портативных компьютерах с шиной PCMCIA, наилучшим образом проявляет себя технология "plug-and-play", хотя для персональных компьютеров с шиной ISA могут возникать некоторые проблемы. Windows 95 автоматически отслеживает подключение портативного компьютера к рабочей станции сети и загружает или выгружает соответствующие драйверы. Например, когда пользователь приезжает в офис и подключает свой ноутбук к своей же рабочей станции, то Windows 95 узнает, что она присоединена теперь к внешнему монитору и начинает работать с графикой более высокого разрешения.

Лох!

Windows 95 также является отличным коммуникационным средством: она поддерживает практически все сетевые протоколы и адаптеры. Для коммуникаций, использующих коммутируемые телефонные линии, Windows 95 предлагает использовать средства Microsoft Exchange. Встроенный клиент Microsoft Exchange имеет подсистемы для пересылки факсов, сообщений электронной почты и сети Microsoft Network, которая занимается рассылкой программного обеспечения и технической поддержкой пользователей в режиме on-line.

Наконец, переделка средств управления оперативной памятью позволит пользователям загрузить больше приложений прежде, чем система выдаст сообщение о нехватке памяти. Например, в Windows 3.1 обычно можно загрузить от 3 до 5 приложений, а для Windows 95 эти границы составляют 6 - 12 приложений.

Стабильность Windows 95, развитые средства сетевой работы и новый удобный пользовательский интерфейс представляют собой безусловные преимущества по сравнению с DOS или Windows 3.1, но все же не дотягивают до того уровня, к которому привыкли пользователи таких ОС, как OpenVMS, UNIX или Windows NT.

Одна из проблем Windows 95 - остатки старого кода Windows 3.1, с помощью которого осуществляется выполнение приложений. Например, такие критические компоненты операционной системы, как USER и GDI, которые соответственно обеспечивают управление окнами и предоставляют средства графического интерфейса, являются по-прежнему 16-разрядными и работают в том же адресном пространстве, что и 16-разрядные приложения. Поэтому 16-разрядное приложение, содержащее ошибки, может потенциально "подвесить" виртуальную машину, на которой работают подсистемы USER и GDI, или, что еще хуже, заставить USER или GDI неверно работать, что может привести к краху всей ОС. Даже 32-разрядные приложения могут вызвать останов системы. Большая часть нижней памяти размером в 1 Мбайт, принадлежащая адресному пространству системного кода Windows 95 (то есть системной виртуальной машине System VM), открыта для операций приложения Win32.

Многозадачность - это еще одно потенциально слабое место. Windows 95 пересылает все вызовы USER API через 16-разрядную системную виртуальную машину System VM, которая размещается там же, где и выполняемое 16-разрядное приложение. Если 16-разрядное приложение "подвешивает" машину System VM, отказываясь обрабатывать сообщение (встречающийся чаще всего тип ошибки в существующих приложениях Windows), то все остальные процессы приостанавливаются. Пока пользователь не завершит в принудительном порядке зависшее 16-разрядное приложение (в Windows 95 есть хорошее средство для выполнения этой операции) и тем самым не освободит машину System VM, другие выполняемые программы, даже 32-разрядные, будут заблокированы.

Архитектурные решения, положенные в основу операционной системы

Windows 95, представлены на рис.2.

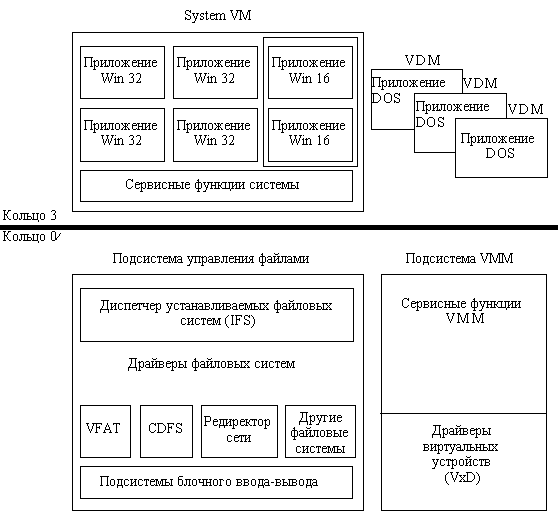

Рис.2. Архитектура ОС Windows 95

Подсистема управления виртуальными машинами (VM Manager, VMM) предоставляет сервисные функции низкого уровня, такие как распределение процессорного времени между VM и управление виртуальной памятью. Сюда также относятся драйверы виртуальных устройств (VxD) для аппаратуры.

Архитектура Windows 95 (рисунок 8.5) представляет собой немного улучшенную версию архитектуры Windows 3.1. Внутри системной VM выполняются приложения Win16 и Win32. Большая часть кода операционной системы и данных также размещается здесь. Приложения Win32 работают на основе алгоритма вытесняющей многозадачности в отдельных адресных пространствах. Все приложения Win16 выполняются как единый процесс в общем адресном пространстве на основе алгоритма не вытесняющей многозадачности. Библиотеки динамической компоновки USER, USER32, GDI, GDI32, KERNEL и KERNEL32, которые предоставляют системные сервисы всем приложениям, загружаются в системную VM и отображаются в адресные пространства каждого прикладного процесса. Это повышает производительность за счет устранения затрат времени на переходы между кольцами защиты при вызове системных функций. Однако с другой стороны, это также ставит под угрозу целостность системы, открывая доступ к частям ОС для прикладных программ. На виртуальных DOS-машинах (VDM) выполняются DOS-программы. Они работают в режиме вытесняющей многозадачности.

Подсистема управления файлами Windows 95 работает в нулевом кольце защиты и обрабатывает все вызовы, связанные с вводом-выводом. Большинство вызовов обрабатывается в защищенном режиме, но некоторые по-прежнему приводят к переключению в режим Virtual 86, и обрабатываются в реальном режиме DOS. Диспетчер устанавливаемых файловых систем IFS передает вызовы файлового ввода-вывода драйверу соответствующей файловой системы. Драйвер файловой системы VFAT реализует собственную VFAT-систему Windows 95, которая похожа на файловую систему FAT с добавленными средствами обработки длинных имен файлов. Драйвер CDFS заменяет MSCDEX и управляет операциями по вводу данных с накопителей CD ROM. Редиректор, выполненный в виде драйвера файловой системы, обеспечивает обращение к сетевым накопителям. Можно устанавливать дополнительные драйверы файловых систем. Подсистема блочного ввода-вывода выполняет соответствующие операции на физическом уровне в ответ на запросы драйверов файловых систем.

Подсистема управления виртуальными машинами (VMM) предоставляет низкоуровневые сервисные функции, например, планирование нитей и управление памятью. Сюда также относятся драйверы виртуальных устройств (VxD) для аппаратуры.
