Архитектура сетей TCP/IP

В состав стека протоколов TCP/IP, кроме давших название этим сетям протоколов Transmission Control Protocol и Internet Protocol, входят: User Datagram Protocol (UDP), Internet Control Message Protocol (ICMP), ARP (Address Resolution Protocol), RARP (Reverse Address Resolution Protocol) и ряд протоколов прикладного уровня, в частности TELNET, FTP, SMTP, SNMP и HTTP.

В отличие от 7-ми уровневой модели OSI протокольный стек TCP/IP разбит на 4 уровня. Сетевой уровень (IP) обеспечивает передачу информации через произвольную комбинацию сетей, использующих этот же набор протоколов. IP-протокол предоставляет лишь один вид сервиса – передачу пакетов без предварительного установления соединения и настолько хорошо, насколько получиться (best-effort connectionless packet transfer). Пакеты пересылаются между узлами коммутации без предварительного установления соединения; они маршрутизируются независимо, и пакеты одного приложения могут доставляться по разным маршрутам. Узлы коммутации, соединяющие смежные сети, могут испытывать перегрузки и уничтожать пакеты. Ответственность за восстановление утерянных пакетов и надлежащий порядок их передачи приложению лежит на транспортном уровне, который представлен протоколами TCP и UDP.

Разнообразие требований сетевых приложений обусловило необходимость двух протоколов транспортного уровня. Так, например, приложения передачи файлов и web (FTP, HTTP) для пересылки своих сообщений используют ТСР, в то время как приложения управления сетевыми устройствами, служба имен (SNMP, DNS), потоковые приложения реального времени используют в качестве транспортного протокола UDP. Далее будем называть протокольные блоки ТСР сегментами, а блоки UDP – дейтограммами.

Сетевой уровень (протокол IP) мультиплексирует протокольные блоки транспортного уровня в IP-потоки; при этом сегменты транспортного уровня могут фрагментироваться (если они превышают максимально допустимый размер, определяемый канальным протоколом). Протокольные блоки IP обычно называют пакетами.

После вычисления маршрута передачи пакета, посредством протокола ARP определяется физический адрес следующего на маршруте хоста и пакет направляется на физический уровень сети. Иногда бывает необходимо решить обратную задачу, то есть по заданному физическому адресу определить логический сетевой адрес устройства. В частности, эта проблема актуальна для процедуры загрузки бездисковых станций, когда такая станция рассылает в широковещательном режиме запрос, содержащий ее физический адрес и «просьбу» сообщить ей логический сетевой адрес. Этот запрос обрабатывается сервером RARP, который и передает пославшей его станции требуемую информацию.

Физический уровень TCP/IP сети может использовать любую технологию канального уровня – Ethernet, Token Ring, ATM, РРР и т.д. Но для обеспечения прозрачности физического уровня необходимо, чтобы на сетевом уровне были предусмотрены процедуры дефрагментации пакетов до размера, разрешенного соответствующим протоколом канального уровня. Обратная процедура, т.е. объединение пакетов малых размеров до величины, приемлемой на канальном уровне, не предусматривается.

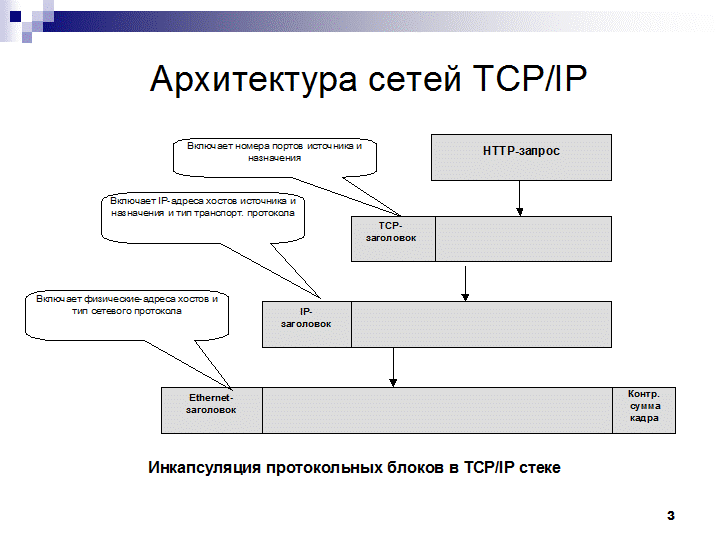

Протокольные блоки вышележащих уровней инкапсулируются в протокольные блоки нижележащих уровней так, как это показано на слайде. При этом, блок каждого уровня содержит специфическую информацию, позволяющую точно адресовать его. Так, сегмент TCP (UDP-дейтограмма) содержит в своем заголовке номер порта, однозначно определяющий приложение, которому он принадлежит. IP-пакет адресуется логическим адресом хоста, также однозначно определяющим его в распределенной сети. Кадр канального уровня включает в себя физический адрес ближайшего на маршруте доставки хоста, которому необходимо передать пакет.
