Рассмотрим последовательность применения управляющих сигналов

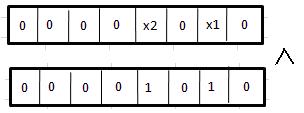

а) выделение сигнала Х₁. Для этого применим команду логического умножения (конъюнкция) АNI X, где Х – число (соnst), позволяющее выделить любой разряд (ы) регистра (аккумулятора). В нашем примере константа 02 (ANI 02), которая позволяет выделить разряд сигнала Х₁.

б) определение значения разряда (1 или 0)управляющего сигналаХ₁: применяем команды JZ или JNZ.

Аналогично для сигнала Х₂:

а) выделение сигнала Х₂ (сонстанта 08):

б) определение значения разряда сигнала Х₂: применяем команды JZ или JNZ.

Пусть Х ₁ =Х₂=1, то есть рассмотрим ситуацию, когда счетчик работает без воздействия управляющих сигналов:
