Обобщением 3НФ на случай, когда отношение имеет более одного потенциального ключа, является нормальная форма Бойса-Кодда.

Отношение R находится в нормальной форме Бойса-Кодда (НФБК) тогда и только тогда, когда детерминанты всех функциональных зависимостей являются потенциальными ключами.

Нормализация отношений вплоть до нормальной формы Бойса-Кодда основывалась на понятии функциональной зависимости и теореме Хеза, гарантировавшей, что декомпозиция будет происходить без потерь информации.

Дальнейшая нормализация связана уже с обобщением понятия функциональной зависимости.

Атрибуты (множества атрибутов) Y и Z многозначно зависят от X, (), тогда и только тогда, когда из того, что в отношении R содержатся кортежи и следует, что в отношении R содержится также и кортеж .

Корректность дальнейшей декомпозиции основывается на теореме Фейджина, которая говорит о том, что декомпозиция отношения на две проекции является декомпозицией без потерь тогда и только тогда, когда в отношении имеется некоторая многозначная зависимость.

Если в отношении имеется функциональная зависимость, то автоматически имеется и тривиальная многозначная зависимость, определяемая этой функциональной зависимостью.

Многозначная зависимость называется нетривиальной многозначной зависимостью, если не существует функциональных зависимостей и .

Отношение R находится в четвертой нормальной форме (4НФ) тогда и только тогда, когда отношение находится в НФБК и не содержит нетривиальных многозначных зависимостей.

Имеют место зависимости специального вида, когда отношение не может быть подвергнуто декомпозиции без потерь на две проекции, но может быть декомпозировано на большее число проекций. Такие зависимости называются зависимостями соединения и являются обобщением понятия многозначной зависимости.

Отношение R находится в пятой нормальной форме (5НФ) тогда и только тогда, когда любая имеющаяся зависимость соединения является тривиальной.


Глава 8. Элементы модели «сущность-связь»

Моделирование структуры базы данных при помощи алгоритма нормализации, описанного в предыдущих главах, имеет серьезные недостатки:

  • Первоначальное размещение всех атрибутов в одном отношении является очень неестественной операцией. Интуитивно разработчик сразу проектирует несколько отношений в соответствии с обнаруженными сущностями. Даже если совершить насилие над собой и создать одно или несколько отношений, включив в них все предполагаемые атрибуты, то совершенно неясен смысл полученного отношения.
  • Невозможно сразу определить полный список атрибутов. Пользователи имеют привычку называть разными именами одни и те же вещи или наоборот, называть одними именами разные вещи.
  • Для проведения процедуры нормализации необходимо выделить зависимости атрибутов, что тоже очень нелегко, т. к. необходимо явно выписать все зависимости, даже те, которые являются очевидными.

В реальном проектировании структуры базы данных применяются другой метод – так называемое, семантическое моделирование. Семантическое моделирование представляет собой моделирование структуры данных, опираясь на смысл этих данных. В качестве инструмента семантического моделирования используются различные варианты диаграмм сущность-связь (ER – Entity-Relationship).

Первый вариант модели сущность-связь был предложен в 1976 г. Питером Пин-Шэн Ченом [37]. В дальнейшем многими авторами были разработаны свои варианты подобных моделей (нотация Мартина, нотация IDEF1X, нотация Баркера и др.). Кроме того, различные программные средства, реализующие одну и ту же нотацию, могут отличаться своими возможностями. По сути, все варианты диаграмм сущность-связь исходят из одной идеи – рисунок всегда нагляднее текстового описания. Все такие диаграммы используют графическое изображение сущностей предметной области, их свойств (атрибутов), и взаимосвязей между сущностями.

Мы опишем работу с ER-диаграммами близко к нотации Баркера, как довольно легкой в понимании основных идей. Данная глава является скорее иллюстрацией методов семантического моделирования, чем полноценным введением в эту область.

Определение 1. Сущность – это класс однотипных объектов, информация о которых должна быть учтена в модели.

Каждая сущность должна иметь наименование, выраженное существительным в единственном числе.

Примерами сущностей могут быть такие классы объектов как «Поставщик», «Сотрудник», «Накладная».

Каждая сущность в модели изображается в виде прямоугольника с наименованием:

Сотрудник

Рис. 1

Определение 2. Экземпляр сущности – это конкретный представитель данной сущности.

Например, представителем сущности «Сотрудник» может быть «Сотрудник Иванов».

Экземпляры сущностей должны быть различимы, т. е. сущности должны иметь некоторые свойства, уникальные для каждого экземпляра этой сущности.

Определение 3. Атрибут сущности – это именованная характеристика, являющаяся некоторым свойством сущности.

Наименование атрибута должно быть выражено существительным в единственном числе (возможно, с характеризующими прилагательными).

Примерами атрибутов сущности «Сотрудник» могут быть такие атрибуты как «Табельный номер», «Фамилия», «Имя», «Отчество», «Должность», «Зарплата» и т. п.

Атрибуты изображаются в пределах прямоугольника, определяющего сущность:

Сотрудник
Табельный номер Фамилия Имя Отчество Должность Зарплата
Рис. 2

Определение 4. Ключ сущности – это неизбыточный набор атрибутов, значения которых в совокупности являются уникальными для каждого экземпляра сущности. Неизбыточность заключается в том, что удаление любого атрибута из ключа нарушается его уникальность.

Сущность может иметь несколько различных ключей.

Ключевые атрибуты изображаются на диаграмме подчеркиванием:


Сотрудник
Табельный номер Фамилия Имя Отчество Должность Зарплата
Рис. 3

Определение 5. Связь – это некоторая ассоциация между двумя сущностями. Одна сущность может быть связана с другой сущностью или сама с собою.

Связи позволяют по одной сущности находить другие сущности, связанные с нею.

Например, связи между сущностями могут выражаться следующими фразами – «СОТРУДНИК может иметь несколько ДЕТЕЙ», «каждый СОТРУДНИК обязан числиться ровно в одном ОТДЕЛЕ».

Графически связь изображается линией, соединяющей две сущности:

Рис. 4

Каждая связь имеет два конца и одно или два наименования. Наименование обычно выражается в неопределенной глагольной форме: «иметь», «принадлежать» и т. п. Каждое из наименований относится к своему концу связи. Иногда наименования не пишутся ввиду их очевидности.

Каждая связь может иметь один из следующих типов связи:

Рис. 5

Связь типа один-к-одному означает, что один экземпляр первой сущности (левой) связан с одним экземпляром второй сущности (правой). Связь один-к-одному чаще всего свидетельствует о том, что на самом деле мы имеем всего одну сущность, неправильно разделенную на две.

Связь типа один-ко-многим означает, что один экземпляр первой сущности (левой) связан с несколькими экземплярами второй сущности (правой). Это наиболее часто используемый тип связи. Левая сущность (со стороны «один») называется родительской, правая (со стороны «много») – дочерней. Характерный пример такой связи приведен на Рис. 4.

Связь типа много-ко-многим означает, что каждый экземпляр первой сущности может быть связан с несколькими экземплярами второй сущности, и каждый экземпляр второй сущности может быть связан с несколькими экземплярами первой сущности. Тип связи много-ко-многим является временным типом связи, допустимым на ранних этапах разработки модели. В дальнейшем этот тип связи должен быть заменен двумя связями типа один-ко-многим путем создания промежуточной сущности.

Каждая связь может иметь одну из двух модальностей связи:

Рис. 6

Модальность «может» означает, что экземпляр одной сущности может быть связан с одним или несколькими экземплярами другой сущности, а может быть и не связан ни с одним экземпляром.

Модальность «должен» означает, что экземпляр одной сущности обязан быть связан не менее чем с одним экземпляром другой сущности.

Связь может иметь разную модальность с разных концов (как на Рис. 4).

Описанный графический синтаксис позволяет однозначно читать диаграммы, пользуясь следующей схемой построения фраз:

<Каждый экземпляр СУЩНОСТИ 1> <МОДАЛЬНОСТЬ СВЯЗИ> <НАИМЕНОВАНИЕ СВЯЗИ> <ТИП СВЯЗИ> <экземпляр СУЩНОСТИ 2>.

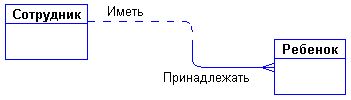

Каждая связь может быть прочитана как слева направо, так и справа налево. Связь на Рис. 4 читается так:

  1. Слева направо: «каждый сотрудник может иметь несколько детей».
  2. Справа налево: «каждый ребенок обязан принадлежать ровно одному сотруднику».
