Графическое изображение контактов реле времени

При графическом изображении контактов реле времени основное изображение контактов, принятое для контакторов и реле, дополняется полусферой в виде “парашюта”, расположение которой позволяет определить тип контакта.

При этом используется мнемоническое “правило парашюта”: если при перемещение контакта купол “парашюта” наполняется “воздухом”, контакт переключается с задержкой по времени.

Различают 6 типов контактов реле времени (рис. 9.47):

1. замыкающий с выдержкой времени при замыкании (рис. 1);

2. замыкающий с выдержкой времени при размыкании (рис. 2);

3. размыкающий с выдержкой времени при замыкании (рис. 3);

4. размыкающий с выдержкой времени при размыкании (рис. 4);

5. замыкающий с выдержкой времени при замыкании и размыкании (рис. 5);

6. размыкающий с выдержкой времени при замыкании и размыкании (рис. 6).

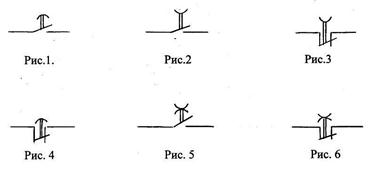

Рис. 9.47. Графическое изображение контактов реле времени

В качестве примера рассмотрим контакт на рис. 9.47-1.

В исходном состоянии реле отключено и контакт разомкнут. При включении реле контакт станет перемещаться сверху вниз, при этом “купол” будет “наполняться воздухом”, потому контакт замкнётся не сразу, а с выдержкой времени.

Если отключить реле, контакт с “куполом”станет перемещаться снизу вверх, при этом наружная, выпуклая часть “купола” свободно обтекается “воздухом”, поэтому выдержки времени при перемещении контакта нет. Значит, этот контакт размыкается без выдержки времени.

На рис.9.47-2 в исходном состоянии реле отключено, контакт реле разомкнут. При включении реле контакт станет перемещаться сверху вниз, при этом “купол” будет обтекаться “воздухом”, потому контакт замкнётся без выдержки времени.

Если отключить реле, контакт с “куполом”станет перемещаться снизу вверх, при этом внутренняя, выпуклая часть “купола” станет наполняться “воздухом”, поэтому контакт разомкнется не сразу, а с выдержкой времени.

Рассуждая аналогично и применяя “правило парашюта”, легко разобраться в принципе работы остальных четырех контактов.
