Частотная коррекция

Увеличить ПП:

1)F_ГР ­ (транзистор с меньшими паразитными ёмкостями)

2)низкоомные цепи

3)используем ОС

4)частотно-зависимая нагрузка

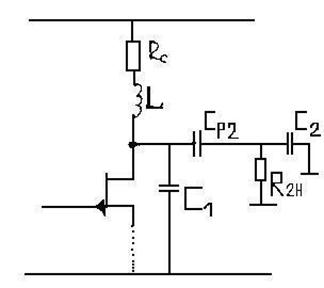

Простая ВЧ индуктивная параллельная коррекция

т.к. это ВЧ то нужно учитывать паразитные ёмкости С1 и С2

Эквивалентная схема для ВЧ:

С=С1+С2

R_2Н лучше увеличить.Примем R_2Н очень большим и пренебрегаем им.т.к. ёмкость разделит

конденсатора имеет малое сопротивление на ВЧ,то ёмкости С1 и С2 можно сложить.

Коэффициент передачи:

т.к. это колебательный контур,то есть понятие добротности Q,то введём коэффициент коррекции:

(постоянная времени)

(нормированная частота)

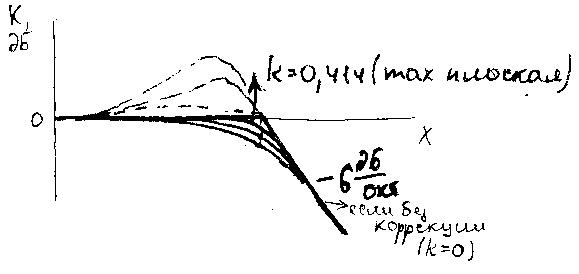

АЧХ

если коэффициент при одинаковых степенях частот в числителе и знаменателе

равны,то АЧХ будет максимально плоской.

k=0,414

можно определить индуктивность

Максимально плоская характеристика

Если вводим индуктивность-характеристика выгибается и стремится к асимптотам(max плоская ближе всего к асимптотам)

Выигрыш в ПП по уровню 3 Дб при max плоской АЧХ в 1,72 раза(теоретически в 2 раза)

Как влияет коррекция на ПХ?

С коррекцией всё больше будет стремится к прямоугольной,а после монотонной

Характеристики(аналогично max плоской) будет выброс.

Последняя монотонная k=0,25

Если анализировать устройство с помощью прямоугольных импульсов,то получем больше информации,чем с помощью синусоидальных.

Включение индуктивности встречается только в мощных усилителях.в микро-

схемах поступают иначе:

В качестве индуктивности используют схему с общей базой(пассивно)

Входное сопротивление с ОБ имеет участок,где его модуль растёт. Следовательно на этом участке оно носит индуктивный характер.

Низкочастотная коррекция.

В области НЧ коррекция нагрузки усилителя осуществляется с помощью RC-фильтра:

Эквивалентная схема для НЧ:

Частотная характеристика с одним конденсатором Ср2:

Рассмотрим цепь без разделительных конденсаторов:

K=S∙Zn, K= S∙ (Rc+Rф) (на НЧ), на СЧ и ВЧ K= S∙ Rc.

Надо сложить две АЧХ, получим:

1)

Если сделать, что fz=fp1, то получим гладкую характеристику(граничная частота далеко влево).

2)

Сначала действие фильтра, а потом разделительные цепи – получаем подьем в области НЧ.

Особенности НЧ коррекции – можно не расширять полосу пропускания, а уменьшить емкость разделительного конденсатора.

Влияние на ПХ:

Если включаем фильтр,то заряжаются два конденсатора. В результате в точках а и а\ получаем не постоянную величину, а величину которая добавляется от заряда конденсатора.

Надо сложить. Получить снова прямоугольный импульс не возможно. Есть варианты – можно уменьшить спад вершины.

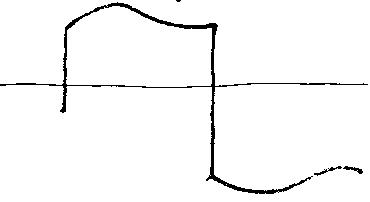

Можно получить такой импульс:

Если постоянная времени фильтра меньше,

то конденсатор фильтра заряжается быстрее.

Всё зависит от постоянных времени.Если ёмкость фильтра сделать очень большой,то

не увидим коррекции,т.к. она будет происходить на очень низких частотах.

Поэтому фильтры с большими ёмкостями не работают в качестве развязывающих.

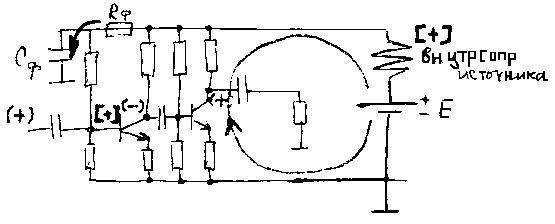

Возникнет положительная ОС.Большая вероятность самовозбуждения и на НЧ

и на ВЧ.Если на ВЧ,то этого процесса можно не заметить(только всё выходит из режима).На СЧ-свист.На НЧ-линия на осциллографе,прямая двигается вверх и вниз.Чтобы не было самовозбуждения,можно включить RC фильтр.Это не кор-

ректирующий,а развязывающий фильтр.Переменный ток с выхода замкнётся

через С_Ф на землю,и на вход с выхода ничего не поступит.

Если включаем ОС-то там просто подключают два конденсатора к цепи питания

(к “+” и к “-“)
