Астатическая САР напряжения генератора

Когда статическая ошибка недопустима или нежелательна, переходят к астатическому регулированию. Рассмотренную выше статическую САР напряжения генератора достаточно легко можно превратить в астатическую следующим образом (рис. I.17).

Рис. I. 17. Принципиальная электрическая схема

астатической САР напряжения генератора.

По сравнению с рис. I.14 здесь добавлено:

Д – двигатель постоянного тока,

ОВД – обмотка возбуждения двигателя,

П2 – потенциометр.

В отличие от статической САР напряжения генератора, когда обмотка возбуждения ЭМУ запитывалась напряжением с выхода электронного усилителя, в астатической САР на эту обмотку подаётся напряжение от постороннего источника.

Функциональная схема астатической системы приведена ниже (рис. I.18).

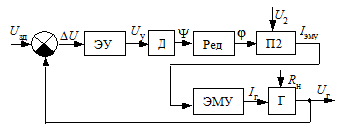

Рис. I. 18. Функциональная схема астатической

САР генератора напряжения.

Здесь в зависимости от того, применен линейный или круговой потенциометр П2, через переменные y и j обозначены либо линейные перемещения либо углы поворота, соответственно, двигателя и редуктора.

В установившемся режиме напряжение на зажимах генератора U _г, а также токи I _г, I _эму постоянны. Это возможно только в случае, когда двигатель Д не вращается, т.е.

.

Иными словами, установившейся режим в астатической системе возможен только тогда, когда статическая ошибка равна нулю, т.е. при U _г = U _зд.

Пусть теперь в некоторый момент нагрузка на генератор изменилась, допустим, ток нагрузки I скачком вырос. Тогда согласно формулам (I.5.1) и (I.5.2) в первый момент напряжение U _г скачком уменьшится, а невязка D U скачком возрастёт, поэтому двигатель начнёт вращаться, перемещая движок потенциометра П2 так, чтобы I _эму, а, следовательно, и I _г и U _г возрастали. До каких пор будет возрастать напряжение генератора U _г? Очевидно, до достижения равенства U _г = U _зд, ибо только в этом случае D U станет равным нулю и двигатель остановится. Таким образом, какая бы ни была нагрузка, двигатель будет останавливаться в разных положениях, но всегда обеспечивая равенство нулю статической ошибки D U, т.е. U _г = U _зд. В статической системе статическая ошибка принципиально не могла быть равной нулю, ибо при этом напряжение генератора U _г равнялась бы нулю, а не U _зд.

В астатической системе, как мы выяснили, статическая ошибка равна нулю, однако на практике напряжение генератора U _Г отличается от заданного значения U _зд на некоторую, обычно небольшую, величину, заданную на рис. I.20 заштрихованной областью, обусловленную не изменением нагрузки, а инструментальными ошибками САР.
