Цель работы: Используя 4 варианта элементной базы для представления функции Å, рассмотренные ранее, построить схему контроля нечетности для 8-ми разрядного кода.
Все этапы выполнения работы №1.2 соответствуют требованиям лабораторной работы №1.1.
Схемы и временные диаграммы входных сигналов и схемы контроля нечетности для 8 разрядов.

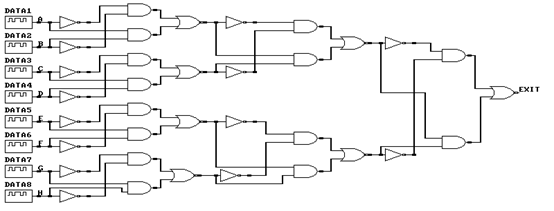

1. На элементах И-ИЛИ:
 |

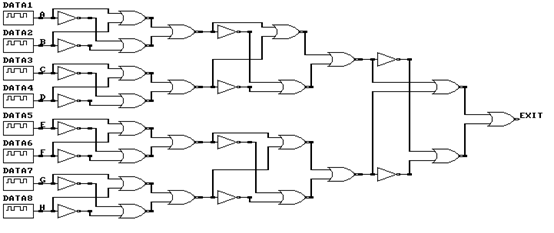

2. На элементах И-ИЛИ-НЕ:
 |

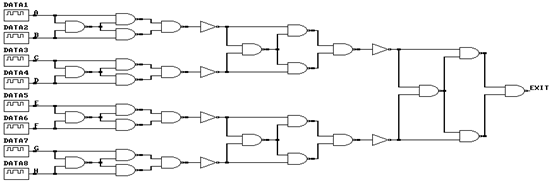

3. На элементах И-НЕ:
 |

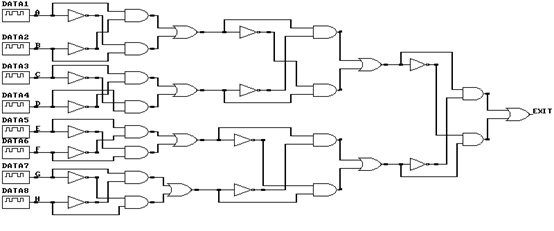

4. На элементах ИЛИ-НЕ:
 |
Временные диаграммы:
 |
Преобразователи кодов во внешних и внутренних каналах связи в МКС.
ПРi – процессоры.
Гетерогенность источников входной информации, связанная с различными физическими принципами их построения, и необходимость обработки этой информации в одной системе требует наличия во входном интерфейсе внешних преобразователей кодов (ВПК). В зависимости от структуры МКС ее процессоры на аппаратном уровне могут требовать различного кодового представления данных. Преобразователи такого типа относятся к внутренним преобразователям кода. Тип выходных преобразователей определяется структурой исполнительных устройств и будет изучаться в другом разделе.
|
|
|
Наиболее распространенными в МКС являются преобразователи кода Грея, что связано с особенностью построения датчиков в МКС.
