Прокаливаемость стали

Лекция №10

Тема: ПРОКАЛИВАЕМОСТЬ СТАЛИ. ВИДЫ И НАЗНАЧЕНИЕ ОТПУСКА. ПРЕВРАЩЕНИЯ ПРИ НАГРЕВЕ ЗАКАЛЕННОЙ СТАЛИ

Под закаливаемостью понимают максимальное значение твердости, которую может приобрести данная сталь. Под прокаливаемостью подразумевают глубину проникновения закаленной зоны. Несквозная прокаливаемость связана с тем, что деталь быстрее охлаждается с поверхности, чем с сердцевины. Рис. 45.

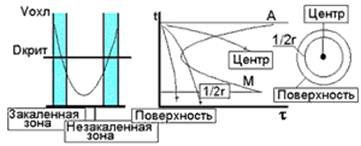

Рис. 45. а Рис. 45. б

Рис. 45. Схемы, показывающие различную скорость охлаждения по сечению и в связи с этим несквозную прокаливаемость.

Распределение скорости охлаждения показано на Рис. 45 а. С уменьшением критической скорости закалки увеличивается и глубина закаленного слоя, и если Vk будет меньше скорости охлаждения в центре, то сечение закалится на сквозь. Если сечение велико и скорость на поверхности меньше Vk, то сталь не закалится даже на поверхности. Для практической оценки прокаливаемости используют величину - критический диаметр, т.е. максимальный диаметр (размер) образца, который прокаливается насквозь в данном охладителе. Чем лучше свойства охладителя тем больше Dкр. Чтобы не ставить прокаливаемость в зависимости от способа охлаждения применяют идеальный критический диаметр. Для его определения используют метод торцевой закалки. Цилиндрический стальной образец, нагретый под закалку, охлаждается с торца струей воды.

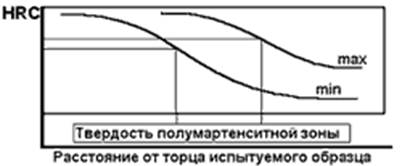

Рис. 46. Кривая прокаливаемости стали.

Измерив твердость по длине, строят зависимость твердости от расстояния от закаленного торца. В ГОСТах приведены кривые прокаливаемости на базе из 100 и более плавок одной марки стали, указываются верхний и нижний пределы. Рис. 46. За границу между закаленной и незакаленной зонами понимают полумартенситный слой (50% мартенсита + 50% троостита). Прокаливаемость учитывают при выборе марки стали.
