Классификация. История развития
ТЕОДОЛИТЫ и тахеометры
Теодолит – геодезический инструмент для измерения на местности горизонтальных и вертикальных углов. Состоит из вращающегося на вертикальной оси горизонтального круга с алидадой и скреплённых с нею колонок, на которые опирается горизонтальная ось, несущая зрительную трубу и вертикальный круг.
 |
 |
 |
Первые теодолиты ещё не имели вертикального круга. Повторительные теодолиты, имеющие вертикальный круг, цилиндрический уровень и нитяной дальномер, назывались круговыми тахеометрами.
 |
 |
Теодолиты технические применяются для измерения горизонтальных и вертикальных углов, расстояний нитяным дальномером при производстве различного рода топографических и разбивочно-привязочных работ.
По точности измерений теодолиты можно разделить на четыре группы: высокоточные, повышенной точности, средней точности и технические.
Высокоточные – точность измерения горизонтального угла не ниже 1" Т05, УВК, Т1, ОТ-02.
Повышенной точности – точность измерения горизонтального угла от 1.5 " до 3" 2Т2, 3Т2КП.
|
|
|
Средней точности – точность измерения горизонтального угла от 3 " до 25" Т5, 3Т5КП.
Технические – точность измерения горизонтального угла от 30" до 1' 2Т30, 4Т30П, ТМ-1.
 |
 |
 |
 |
 |
Теодолит 4Т30П является модификацией теодолитов технической точности 2Т30П. Данный прибор обеспечивает точность измерения горизонтальных углов одним приемом со средней квадратической ошибкой 20′′.

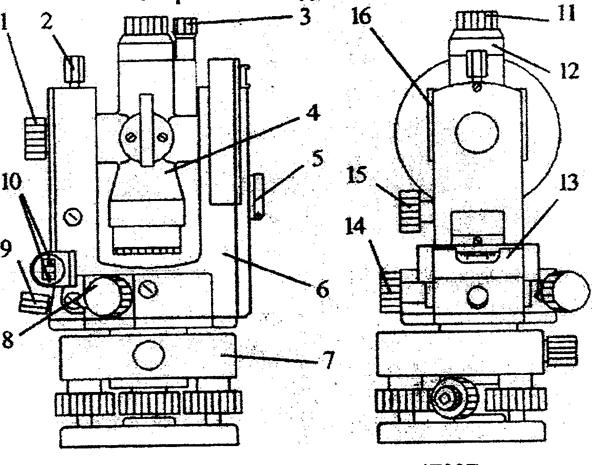

1 – кремальера; 2 – винт трубы закрепительный; 3 – окуляр микроскопа; 4 – зрительная труба; 5 – иллюминатор с зеркалом подсветки; 6 – колонка; 7 – подставка; 8 – рукоятка перевода лимба; 9 – винт алидады закрепительный; 10 – винт юстировочный; 11 – кольцо окуляра зрительной трубы диоптрийное; 12 – колпачок; 13 – уровень на алидаде; 14 – винт алидады наводящий; 15 – винт трубы наводящий; 16 – коллиматорный визир.
Таблица 1 - Техническая характеристика теодолита 4Т30П
| Параметр | Величина |
| Диапазон измерения горизонтальных углов Предел измерения вертикальных углов Средняя квадратическая погрешность измерения одним приёмом горизонтального угла вертикального угла Погрешность ориентирования по буссоли систематическая случайная Зрительная труба Изображение Увеличение, крат Поле зрения Пределы визирования, м Коэффициент дальномера К Постоянное слагаемое С Наружный диаметр оправы объектива, мм Отсчётное устройство Цена деления лимбов Цена деления шкал микроскопа: для варианта а) для варианта б) Погрешность снятия показания с лимбов, не более Цена деления уровня: при алидаде при трубе Масса, кг: теодолита с подставкой футляра штатива Габаритные размеры, мм: теодолита футляра штатива (в сложенном виде) Диапазон рабочих температур | 0 … 360? +60?…-55? 20" 30" 30' 10' прямое 2? 1.2 … ∞ 100 ± 0.5 1? 5' 1' 30" 45" 20" 2.3 1.5 5.0 140×130×230 285×245×2320 Ø140×1000 от -40° до +50°С |
Горизонтальный круг градуирован через один градус и оцифрован от 0 до 360?. Вертикальный круг градуирован через один градус и оцифрован от –0 до -75? и от +0 до +75?.
|
|
|
Шкала алидады горизонтального и вертикального круга имеет угловую величину в 1?. Самым длинным штрихом шкала делится на два отрезка по 30'. Каждый из этих отрезков, штрихами средней высоты, в свою очередь делится на три отрезка по 10'. Наконец каждый десятиминутный отрезок, самыми короткими штрихами, делится на два отрезка по 5'. Шкала горизонтального круга оцифрована слева направо от 0' до 60' (цифры 0 и 6).
Шкала вертикального круга оцифрована слева направо от 0' до 60' (цифры 0 и 6) и справа налево от -0' до -60' (цифры -0 и -6). Также выпускается модель теодолита 4Т30П с ценой наименьшего деления шкалы алидады в 1'.
Расстояние можно определить как разность отсчётов по верхней и нижней нитям, помноженную на коэффициент дальномера, то есть:
D = (128.7 – 111.3) × 100 = 17.4 м
Теодолит в горизонтальное положение приводится при помощи трёх подъёмных винтов.
