Процесс установления входящего соединения. ПО СЛ ИКМ тракта занимается канал в АПД3 (АПД1) МК УР цифровых СЛ. Микропроцессор БУК1 УР программно взаимодействует с АПД

По СЛ ИКМ тракта занимается канал в АПД3 (АПД1) МК УР цифровых СЛ.Микропроцессор БУК1 УР программно взаимодействует с АПД, осуществляющего прием сигнальной информации о номере ТА Б по выделенному КИ нужным способом.Преобразованная информация от сигнального терминала передается в БУК1УУ МК цифровых СЛ.

МК с УР аналоговых АЛ МК с УР цифровых СЛ

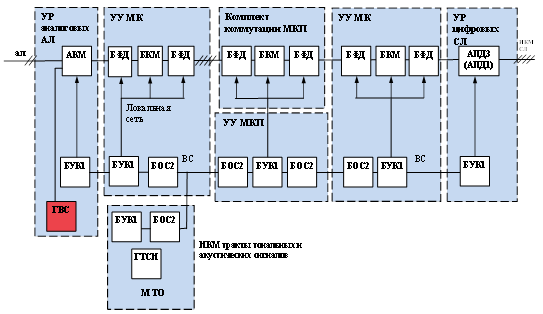

Рисунок – Структурная схема входящего и исходящего соединения

После анализа информации БУК1УУ МК по внутристанционной сети, посредством БОС2, передает информацию о номере ТА Б БУК1УУ МКП. БУК1УУ МКП определяет МК с УР аналоговых АЛ, в который включена линия ТА Б, резервирует канал внутренней ИКМ линии от АПД3 (АПД1) до требуемого МК и передает информацию о номере ТА Б в БУК1УУтребуемого МК.БУК1УУ МК, анализируя принятую информацию, взаимодействует с БУК1 УР аналоговых АЛ для определения состояния линии ТА Б.

При условии, что линия ТА Б свободна, БУК1 УР аналоговых АЛ в АК включает вызывное реле. В ТА Б поступает сигнал «Посылка вызова» U = 95 В, f = 25 Гц от ГВС. Одновременно БУК1УР МК обращается к БУК1 МТО для подключения ГТСИ. Из ГТСИ по тракту тональных и акустических сигналовв сторону ТА абонента А поступает сигнал КПВ f = 425 Гц. Ответ абонента ТА Б определяется детектором состояния шлейфа АК УР аналоговых АЛ. БУК1 УР аналоговых АК, опрашивая состояния АК, определяет номер активной линии ТА Б, выключает вызывное реле в АК и производит отключение ГТСИ от межстанционного ИКМ тракта, а затем производит коммутацию КИ межстанционного ИКМ тракта с КИ линии ТА Б в коммутационном поле УКП БУК1.
