Коллектор солнечной энергии (КСЭ) предназначен для улавливания
энергии светового излучения, преобразования в тепловую энергию и пере-
дачи промежуточному теплоносителю. Улавливание солнечной энергии в
коллекторе основано на способности веществ и материалов, таких как
стекло, полимерные пленки, воды, пропускать световые лучи. Солнечная
энергия в основном переносится световыми лучами, для которых указан-
ные материалы практически прозрачны. Наибольшее применение имеет
плоский коллектор солнечный энергии, представленный на рис. 1.8.
Тепловой поток энергии, подводимой кКСЭ солнечными лучами
Qо = qл*F,
Где qл – суммарная солнечная радиация (прямая и рассеянная) на горизон-
тальную поверхность КСЭ, МДж/м, при безоблачном небе и в зависимости
от географической широты определяется по [16, табл. 4 ]; F – площадь теп-

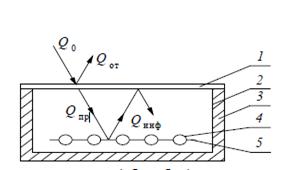

ловоспринимающей поверхности коллектора, м. Рис. 1.8. Схема коллектора
солнечной энергии (КСЭ):
1 – светопрозрачная панель (стек-ло);
2 – корпус; 3 – теплоизоляция;
|
|
4 – трубки для теплоносителя;
5 – лучепоглощающая поверхность (абсорбер)
Лучи инфракрасного диапазона излучения (Qот) отражаются от панели
1, а солнечная энергия светового диапазона излучения (Qпр) беспрепятст-
венно проходит через светопрозрачную панель (стекло) 1, прозрачную сре-
ду КСЭ и попадают на лучепоглощающую поверхность абсорбера 5. Если
учесть, что солнечная энергия в основном переносится световыми лучами,
то пропускательная способность D = Qпр / Qо, а количество теплоты, про-
шедшее через среду КСЭ, Qпр = DQо.
