Проектный расчёт открытой конической прямозубой передачи

Модуль зацепления в среднем сечении зуба конического колеса рассчитывают по формуле

,

где, кроме рассмотренных выше величин (см. п. 2.6), рекомендуют назначить и =1,1…1,2.

Далее рассчитывают основные геометрические параметры зубчатых колёс открытой передачи:

- ширину зубчатого венца (с округлением до целого числа по ряду нормальных линейных размеров);

- делительный диаметр в среднем сечении зуба шестерни ;

- по заданному (или принятому) передаточному числу uотк находим угол при вершине делительного конуса ;

- среднее конусное расстояние ;

- внешнее конусное расстояние ;

- модуль зацепления на внешнем торце ;

- внешний делительный диаметр шестерни .

Проверочный расчет такой передачи на выносливость по контактным напряжениям выполняют в соответствии с п.2.7 («Расчет закрытой конической зубчатой передачи»).

ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ

Червячная передача имеет перекрещивающиеся оси валов, обычно под углом 90°. Она состоит из червяка – винта с трапецеидальной резьбой и зубчатого червячного колеса с зубьями соответствующей специфической формы.

Движение в червячной передаче преобразуется по принцпу винтовой пары. Изобретателем червячных передач считают Архимеда.

Достоинства червячных передач:

+ большое передаточное отношение (до 80);

+ плавность и бесшумность хода.

В отличие от эвольвентных зацеплений, где преобладает контактное качение, виток червяка скользит по зубу колеса. Следовательно, червячные передачи имеют "по определению" один фундаментальный недостаток: высокое трение в зацеплении. Это ведёт к низкому КПД (на 20-30% ниже, чем у зубчатых), износу, нагреву и необходимости применять дорогие антифрикционные материалы.

Кроме того, помимо достоинств и недостатков, червячные передачи имеют важное свойство: движение передаётся только от червяка к колесу, а не наоборот. Никакой вращающий момент, приложенный к колесу, не заставит вращаться червяк. Именно поэтому червячные передачи находят применение в подъёмных механизмах, например в лифтах. Там электродвигатель соединён с червяком, а трос пассажирской кабины намотан на вал червячного колеса во избежание самопроизвольного опускания или падения.

Это свойство не надо путать с реверсивностью механизма. Ведь направление вращения червяка может быть любым, приводя либо к подъёму, либо к спуску той же лифтовой кабины.

Передаточное отношение червячной передачи находят аналогично цилиндрической U = n₁ / n₂ = Z₂ / Z₁.

Здесь Z₂ – число зубьев колеса, а роль числа зубьев шестерни Z₁ выполняет число заходов червяка, которое обычно бывает равно 1, 2, 3 или 4.

Очевидно, что однозаходный червяк даёт наибольшее передаточное отношение, однако наивысший КПД достигается при многозаходных червяках, что связано с уменьшением трения за счёт роста угла трения.

Основные причины выхода из строя червячных передач:

r поверхностное выкрашивание и схватывание;

r излом зуба.

Это напоминает характерные дефекты зубчатых передач, поэтому и расчёты проводятся аналогично [44].

В осевом сечении червячная пара фактически представляет собой прямобочное реечное зацепление, где радиус кривизны боковой поверхности "рейки" (винта червяка) r₁ равен бесконечности и, следовательно, приведённый радиус кривизны равен радиусу кривизны зуба колеса

r_пр = r₂.

Далее расчёт проводится по формуле Герца-Беляева. Из проектировочного расчёта находят осевой модуль червяка, а по нему и все геометрические параметры зацепления.

Особенность расчёта на изгиб состоит в том, что принимается эквивалентное число зубьев Z_экв = Z₂ / cos³g, где g - угол подъёма витков червяка.

Вследствие нагрева, вызванного трением, червячные передачи нуждаются также и в тепловом расчёте. Практика показывает, что механизм опасно нагревать выше 95^оС. Допускаемая температура назначается 65 ^oC.

Уравнение для теплового расчёта составляется из баланса тепловой энергии, а именно: выделяемое червячной парой тепло должно полностью отводиться в окружающую среду

Q_{выделяемое} = Q_{отводимое}.

Решая это уравнение, находим температуру редуктора, передающего заданную мощность N

t = [ 860 N (1- η )] / [ K_T S (1- Ψ )] + t_o.

где K_T – коэффициент теплоотдачи, S – поверхность охлаждения (корпус), t_o – температура окружающей среды, Y – коэффициент теплоотвода в пол.

В случае, когда расчётная температура превышает допускаемую, то следует предусмотреть отвод избыточной теплоты. Это достигается оребрением редуктора, искусственной вентиляцией, змеевиками с охлаждающей жидкостью в масляной ванне и т.д.

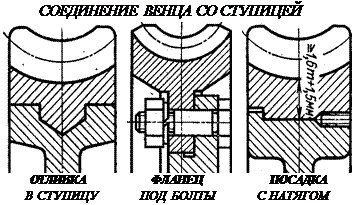

Оптимальная пара трения это "сталь по бронзе". Поэтому при стальном червяке червячные колёса должны выполняться из бронзовых сплавов. Однако цветные металлы дороги и поэтому из бронзы выполняется лишь зубчатый венец, который крепится на сравнительно дешёвой стальной ступице. Таким образом, червячное колесо - сборочная единица, где самые популярные способы крепления венца это либо центробежное литьё в кольцевую канавку ступицы; либо крепление венца к ступице болтами за фланец; либо посадка с натягом и стопорение винтами для предотвращения взаимного смещения венца и ступицы.

Крепление венца к ступице должно обеспечивать фиксацию как от проворота (осевая сила червяка = окружной силе колеса), так и от осевого "снятия" венца (окружная сила червяка = осевой силе колеса).
